JwCAD（Jw_cad）で寸法値の小数点以下のけた数を変更する方法を、実際の操作画面の画像つきで解説します。操作は全3ステップです。

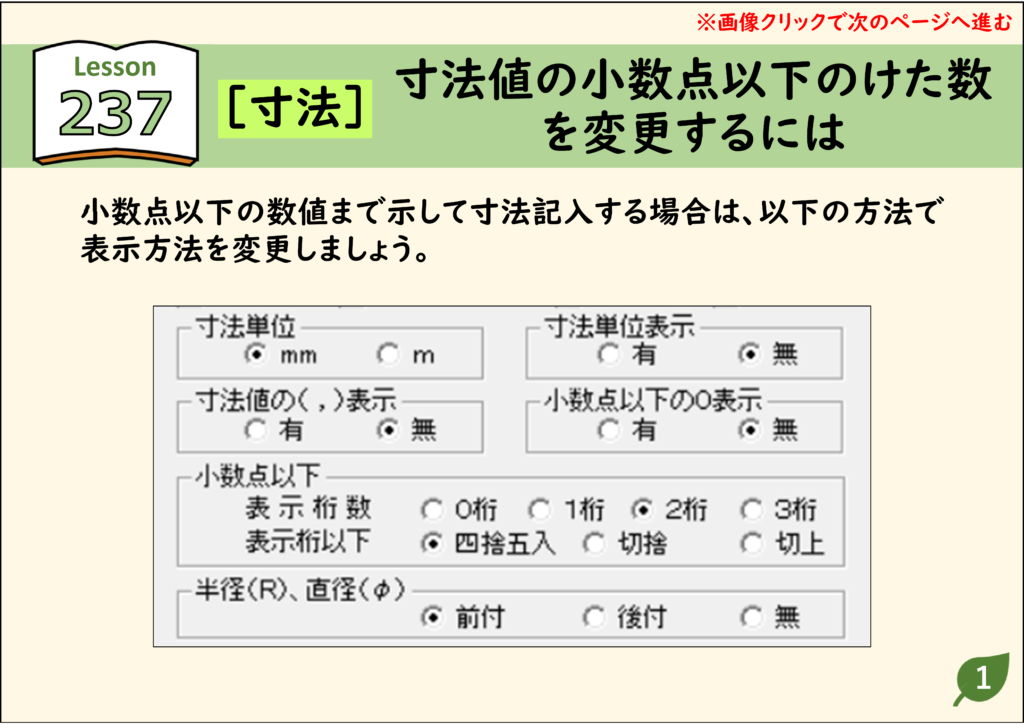

- 小数点以下の数値まで示して寸法記入する場合は、以下の方法で表示方法を変更しましょう。
目次
寸法値の小数点以下のけた数を変更する手順（全3ステップ）
例として、寸法値を小数点第二位まで表示します。

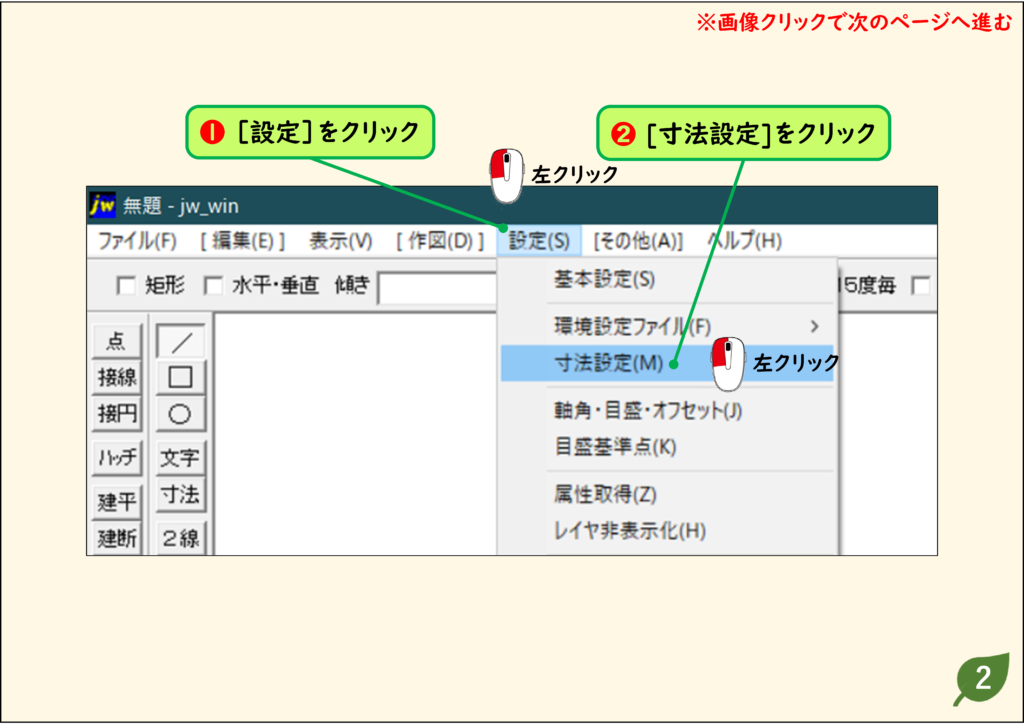

- メニューバーの［設定］をクリックし、［寸法設定］をクリックします。

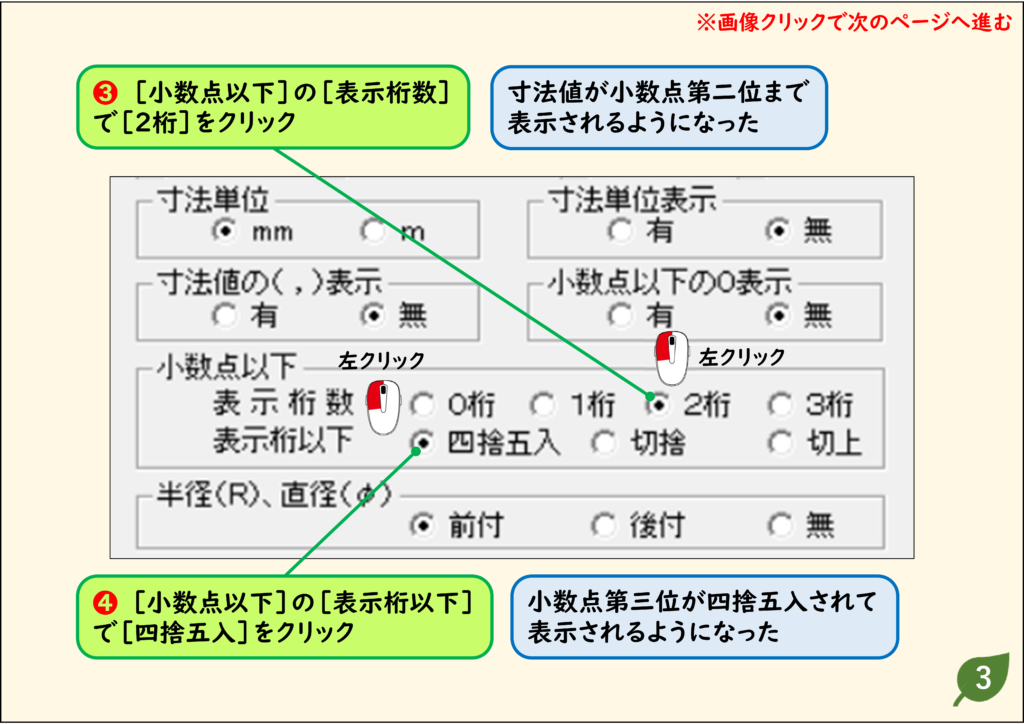

- ［小数点以下］の［表示桁数］で［2桁］をクリックします。寸法値が小数点第二位まで表示されるようになります。
- ［小数点以下］の［表示桁以下］で［四捨五入］をクリックします。小数点第三位が四捨五入されて表示されるようになります。
結果：寸法値を小数点以下の指定したけた数まで表示できます。
それぞれのステップの画面は、下の「画像で見る操作手順」で確認できます。
操作のポイントと注意点
- 表示桁数は0桁・1桁・2桁・3桁から、表示桁以下の処理は四捨五入・切捨・切上から選べます。
画像で見る操作手順
ステップ 01
ステップ 02
ステップ 03
小数点以下が「0」のときは表示しない(整数で表示する)
小数点以下のけた数を設定していても、寸法が整数のときは「.00」を表示しない設定にできます。
［設定］→［寸法設定］を開き、［小数点以下の0表示］で［無］を選んで［OK］をクリックします。小数点以下が0のときは、整数で表示されます。
コントロールバーで小数点以下のけた数を変える
［寸法設定］を開かなくても、［寸法］のコントロールバーからけた数を変えられます。
左のツールバーの［寸法］をクリックし、コントロールバーの［小数桁］ボタンをクリックして、［小数桁3］のように切り替えます。［設定］→［寸法設定］を開くと、［小数点以下］の［表示桁数］も［3桁］に変わっています。
