JwCAD（Jw_cad）で累進寸法を記入する方法を、実際の操作画面の画像つきで解説します。使うのは［寸法］コマンドです。操作は全8ステップです。
- 累進寸法は[寸法]コマンドの[累進]で記入できます。
- [寸法設定]ダイアログボックスで累進寸法の設定を行っておきましょう。
目次
累進寸法を記入する手順（全8ステップ）

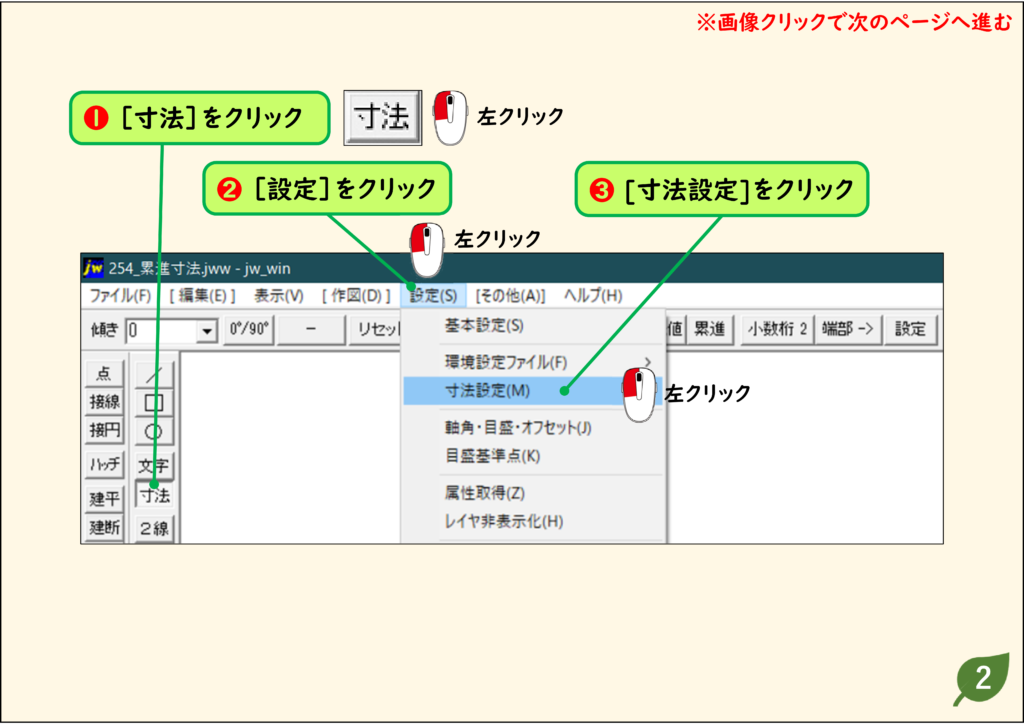

- ［寸法］コマンドをクリックします。
- メニューの［設定］→［寸法設定］をクリックします。

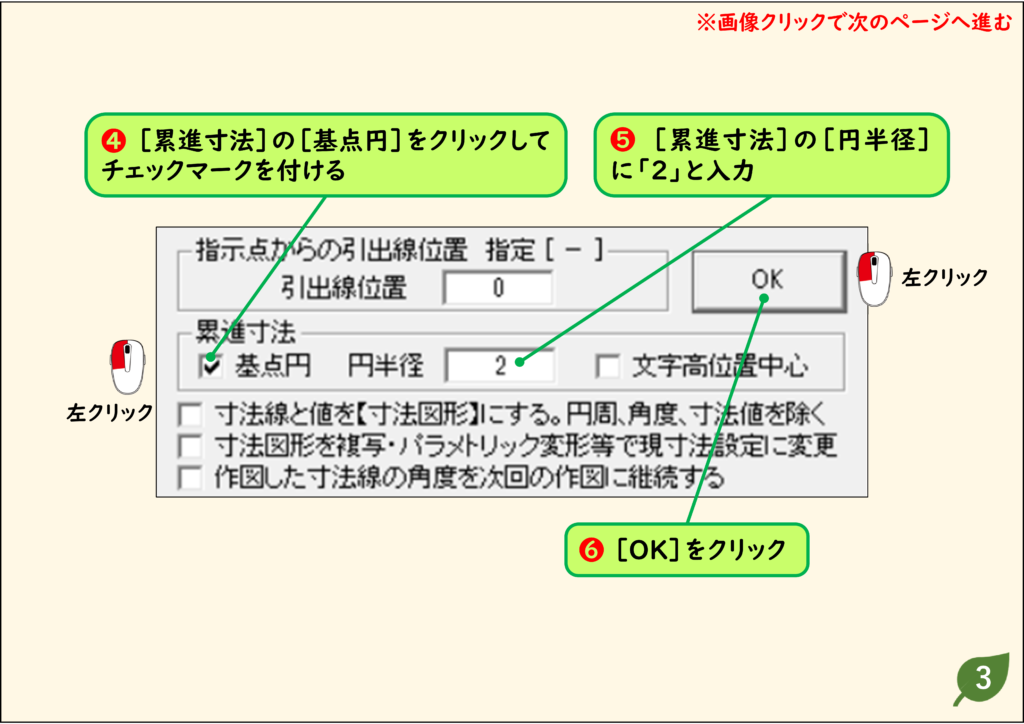

- ［累進寸法］の［基点円］をクリックしてチェックマークを付け、［円半径］に「2」と入力して［OK］をクリックします。

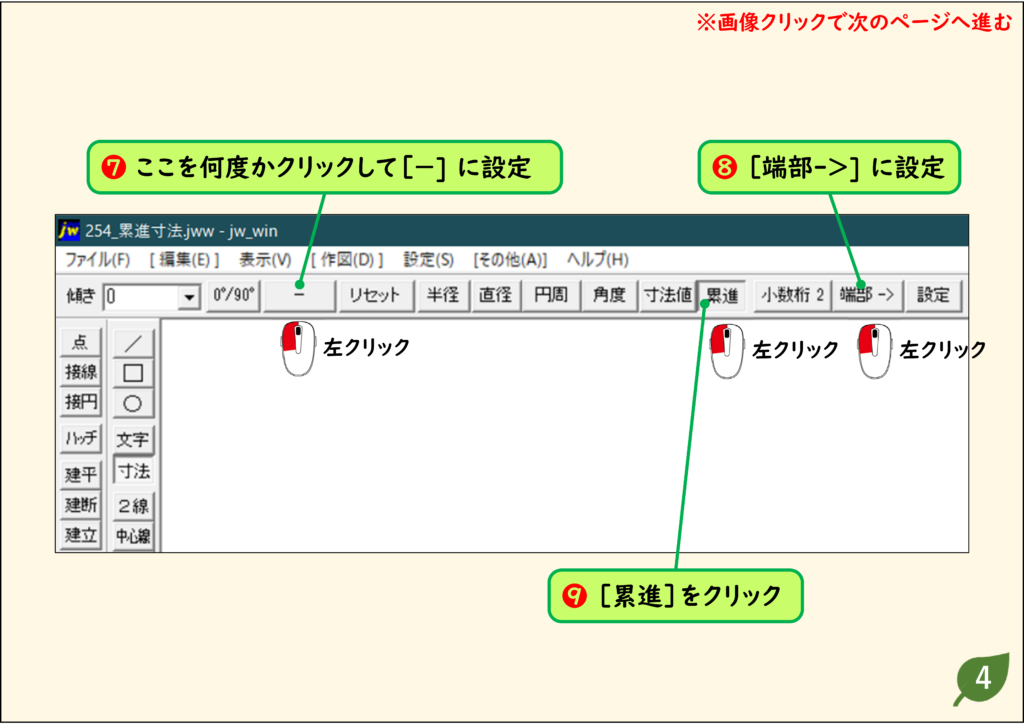

- コントロールバーの引出線タイプのボタンを何度かクリックして［－］に設定し、端部のボタンを［端部－＞］に設定します。
- ［累進］をクリックします。

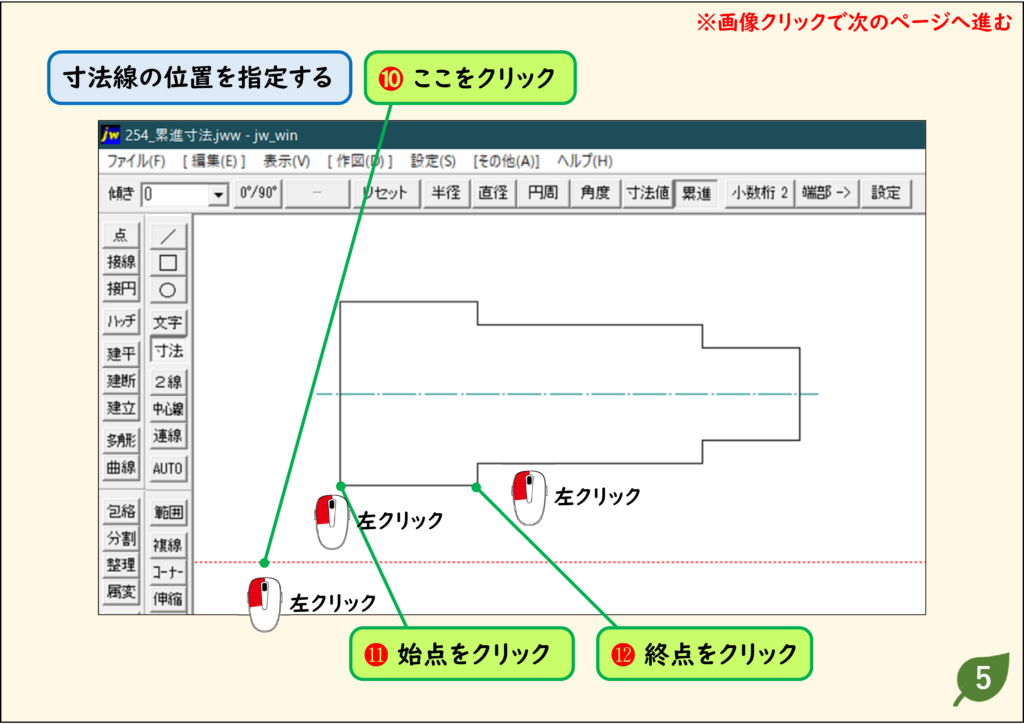

- 寸法線を記入する位置をクリックします。

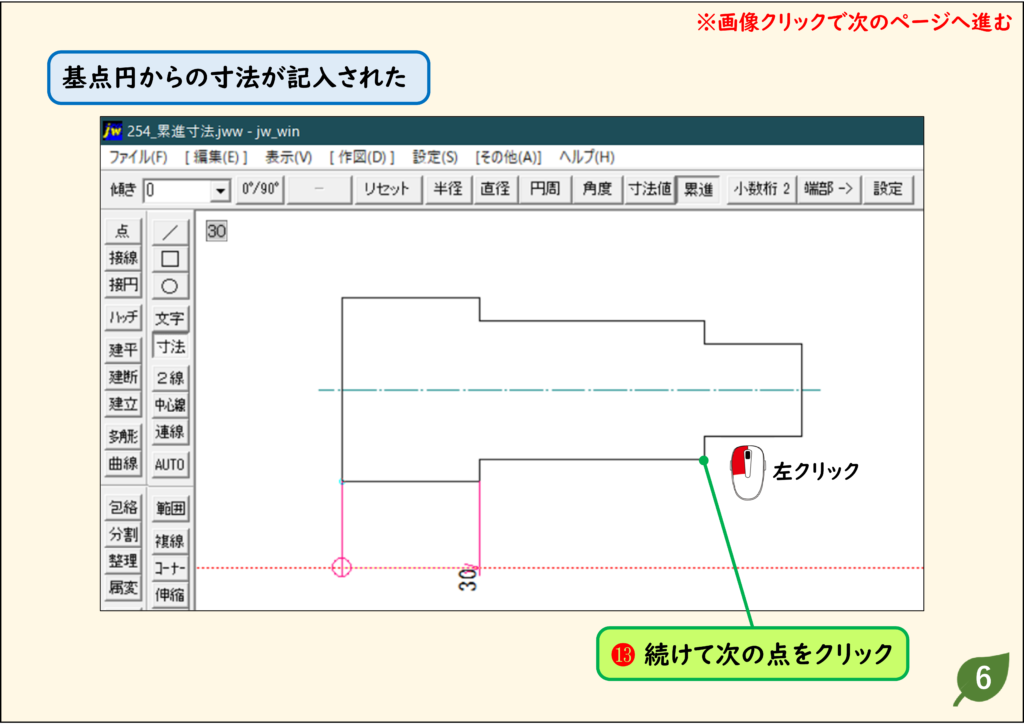

- 寸法の始点（基点）をクリックし、続けて終点をクリックします。基点円からの寸法が記入されます。
- 続けて次の点をクリックします。

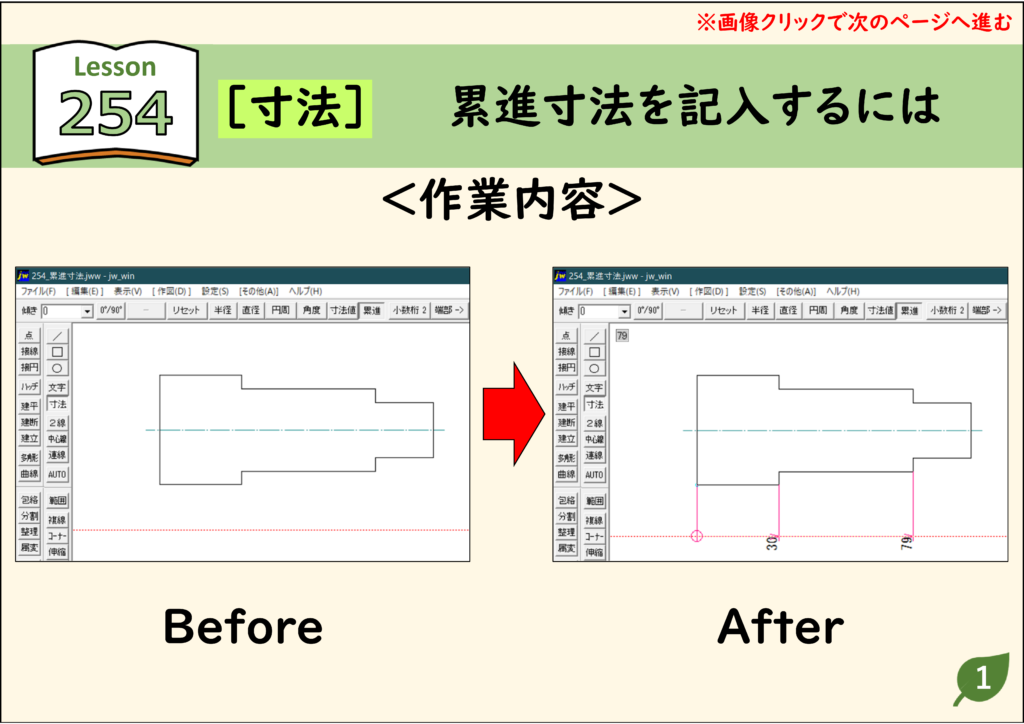

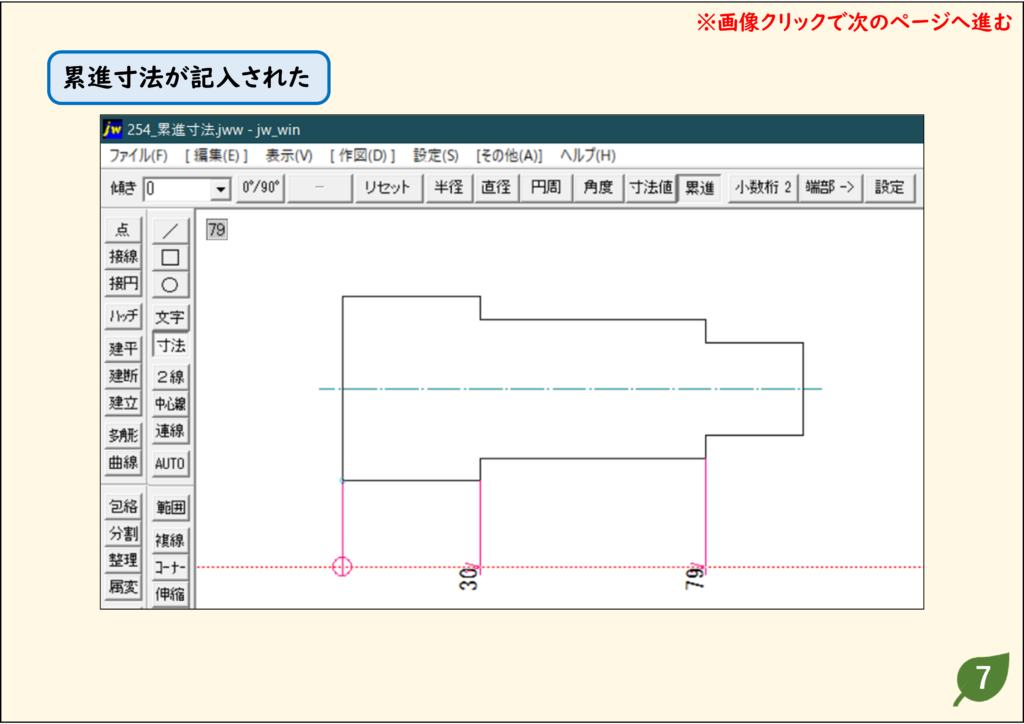

結果：基点円からの累進寸法が記入されます。
それぞれのステップの画面は、下の「画像で見る操作手順」で確認できます。
操作のポイントと注意点
- 累進寸法は、1つの基点（基点円）からの距離を、順に積み上げて記入する寸法です。
- 点を続けてクリックしていくだけで、基点からの寸法が次々に記入されます。
画像で見る操作手順
ステップ 01
ステップ 02
ステップ 03
ステップ 04
ステップ 05
ステップ 06
ステップ 07
CADデータ【ダウンロード】
《CADデータ》254.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
