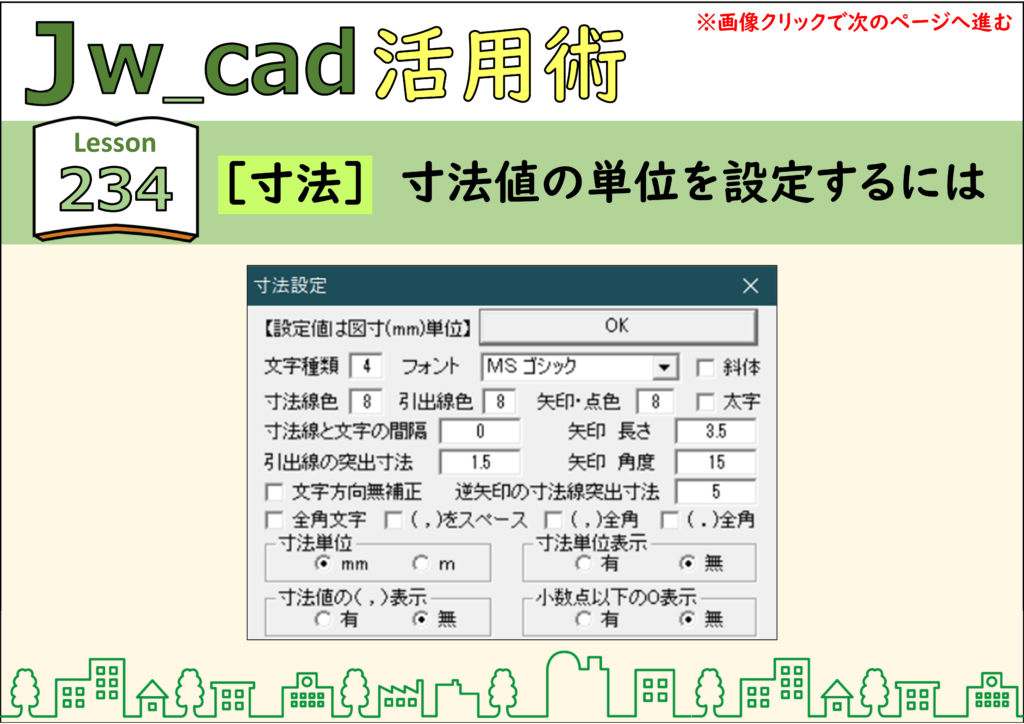

JwCAD（Jw_cad）で寸法値の単位を設定する方法を、実際の操作画面の画像つきで解説します。操作は全4ステップです。

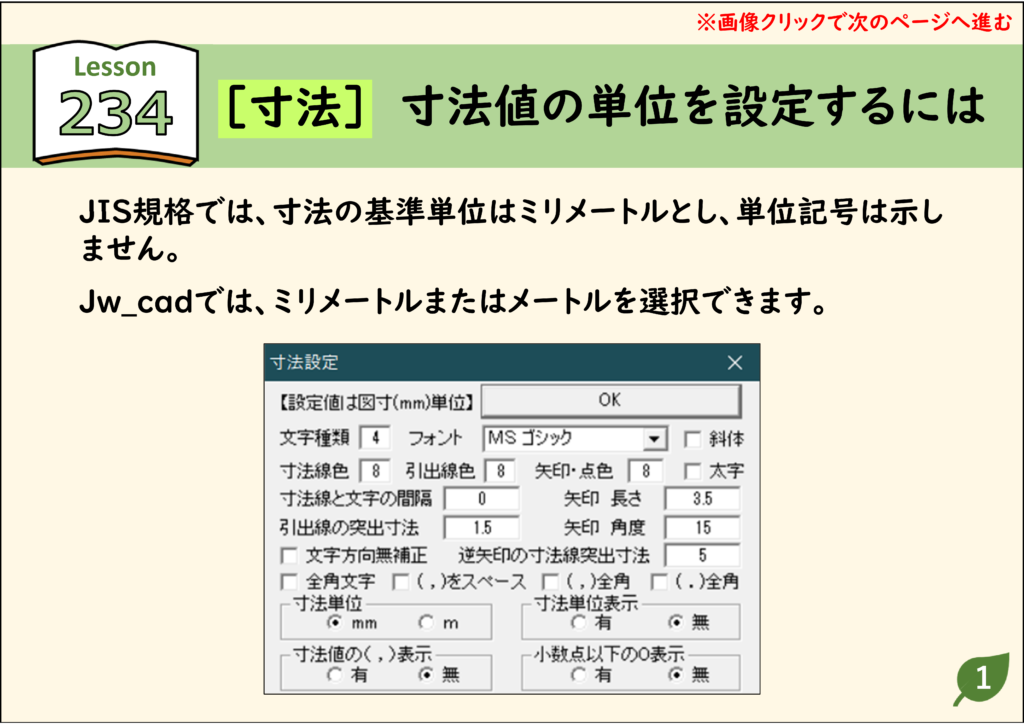

- JIS規格では、寸法の基準単位はミリメートルとし、単位記号は示しません。
- Jw_cadでは、ミリメートルまたはメートルを選択できます。
目次
寸法値の単位を設定する手順（全4ステップ）

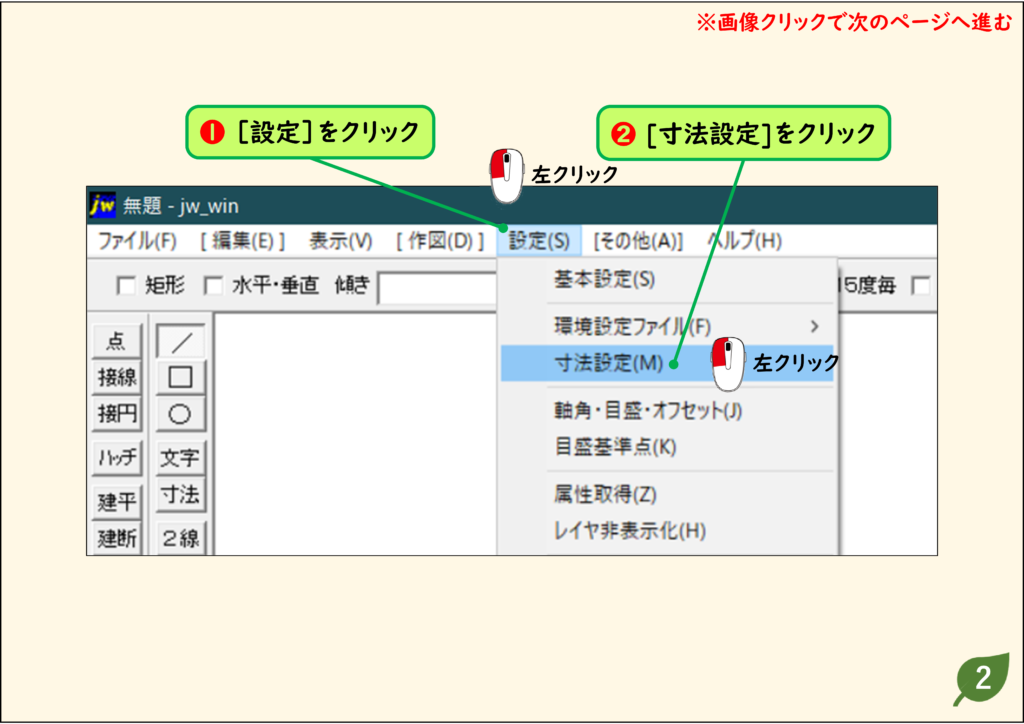

- メニューバーの［設定］をクリックし、［寸法設定］をクリックします。

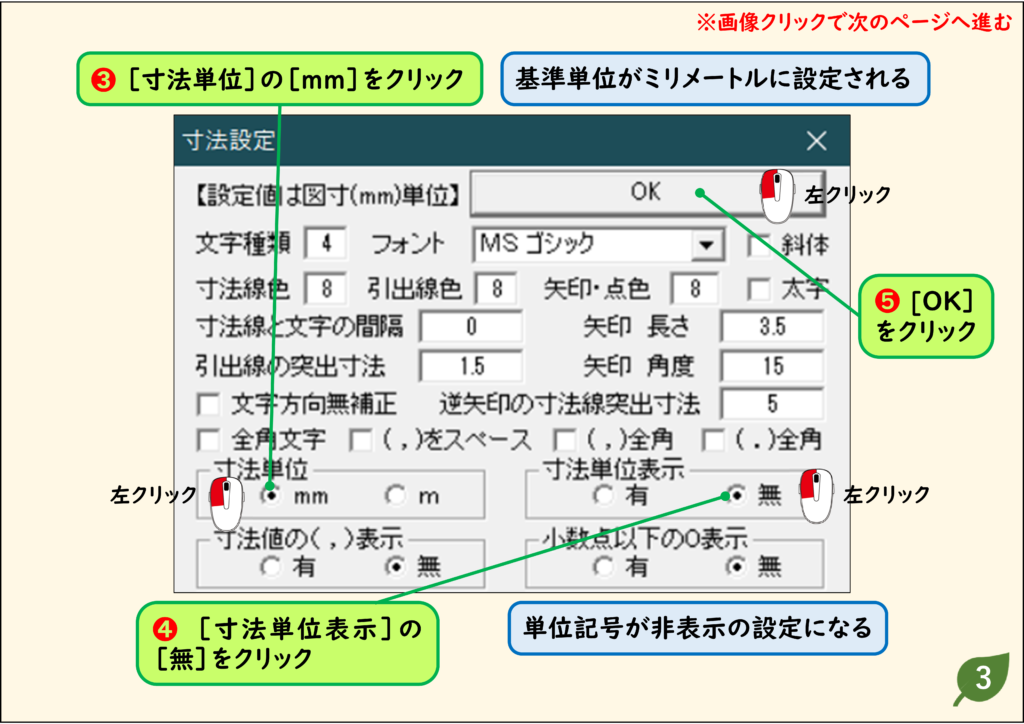

- ［寸法単位］の［mm］をクリックします。基準単位がミリメートルに設定されます。
- ［寸法単位表示］の［無］をクリックします。単位記号が非表示の設定になります。
- ［OK］をクリックします。
結果：寸法値の単位と、単位記号を表示するかどうかを設定できます。
それぞれのステップの画面は、下の「画像で見る操作手順」で確認できます。
画像で見る操作手順
ステップ 01
ステップ 02
ステップ 03
