AutoCADなどの「スナップ（オブジェクトスナップ）」にあたる機能は、Jw_cad（JWW）では右クリックによる「読取点」の指示です。点を指示するとき、左クリックは任意の位置（読み取らない）、右クリックは近くの端点・交点などを正確に読み取るというルールになっていて、設定の切り替えは必要ありません。線の中点や円の中心などは、右ボタンのドラッグ（クロックメニュー）で読み取ります。このページでは、Jw_cadでの点の読み取り方をまとめます。
基本ルール：左クリックと右クリック

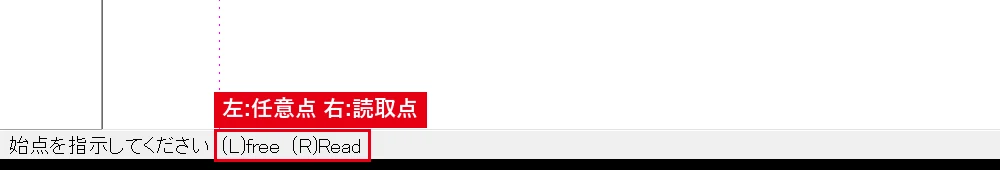

Jw_cadの画面下のステータスバーには、点の指示のときに「(L)free (R)Read」のように表示されます。
- (L)free＝左クリック：クリックした位置そのもの（任意点）。近くに線があっても吸着しません。
- (R)Read＝右クリック：近くにある読取点（線や円弧の端点、線どうしの交点、実点・仮点など）を読み取ります。
「線の端にぴったりつなげたい」ときは右クリック、「なんとなくこの辺り」のときは左クリック、と使い分けるだけで、AutoCADのようにスナップのオン・オフを切り替える必要はありません。
AutoCADのスナップとの対応表
| AutoCADのスナップ | Jw_cadでの操作 |
|---|---|
| 端点・交点 | 右クリック |
| 点（ノード） | 右クリック（実点・仮点） |
| 中点 | 線上で右ボタンを押して右へドラッグ（右AM3時） |
| 中心（円） | 円周上で右ボタンを押して右へドラッグ（右AM3時） |
| 四半円点 | 円周上で右ボタンを押して上へドラッグ（右AM0時） |
| 垂線（の足） | 線上で右ボタンを押して左へドラッグ（右AM9時）→ 基準の点を指示 |
| 2点間の中点 | 読取点で右ボタンを押して右へドラッグ（右AM3時）→ もう1点を指示 |
| 基点からのずらし（トラッキング） | 読取点で右ボタンを押して下へドラッグ（右AM6時）＝オフセット |
（Jw_cadの操作は公式ヘルプ「クロックメニュー」にもとづいています）
中点・中心・1/4点・垂線の足を読み取る
右ボタンを押したまま、上下左右のどちらかにマウスを動かす操作をクロックメニューといいます。点の指示が必要な場面（［線］の始点など）で使います。
- 右へ（AM3時）：線の上なら線の中点、円の上なら円の中心、読取点の上なら「その点ともう1点の中間」を読み取ります。
- 上へ（AM0時）：円周上で使うと、ドラッグを始めた位置に近い円周1/4点（上下左右の点）を読み取ります。
- 左へ（AM9時）：線上点の読み取りです。次に指示した点から、その線に下ろした垂線の足が指定されます。
- 下へ（AM6時）：読取点からX・Y方向にずらした位置を指定します（オフセットの使い方）。
同じ読み取りは、メニュー［設定］の［中心点取得］［線上点・交点取得］［円周1/4点取得］からも選べます。詳しくは円の中心・線の中点を取る方法をご覧ください。
グリッドに合わせて描きたいとき
AutoCADの「グリッドスナップ」のように、方眼の点に合わせて描くこともできます。［設定］→［軸角・目盛・オフセット］で目盛（グリッド）を表示すると、目盛の点も右クリックで読み取れるようになります。目盛の表示方法は方眼グリッドを表示する方法をご覧ください。
「点がありません」と出るとき
右クリックした位置の近くに読み取れる点がないと、「点がありません」と表示されて何も指示されません。
- 線の途中（端点でも交点でもない位置）を右クリックしていないか確認します。線の途中を指定したいときは、左クリック（任意点）か、クロックメニューの中点・線上点を使います。
- 画面を拡大して、読み取りたい点の近くを右クリックします。
- 読み取りたい図形が非表示のレイヤにあると読み取れません。レイヤの状態を確認してください（レイヤーの使い方）。
クロックメニューがうまく出ない場合は、［基本設定］でクロックメニューを使わない設定になっていないか確認します（基本設定まとめ）。
