JwCAD（Jw_cad）で画面に方眼グリッド（目盛）を表示する方法を、実際の操作画面の画像つきで解説します。操作は全4ステップです。

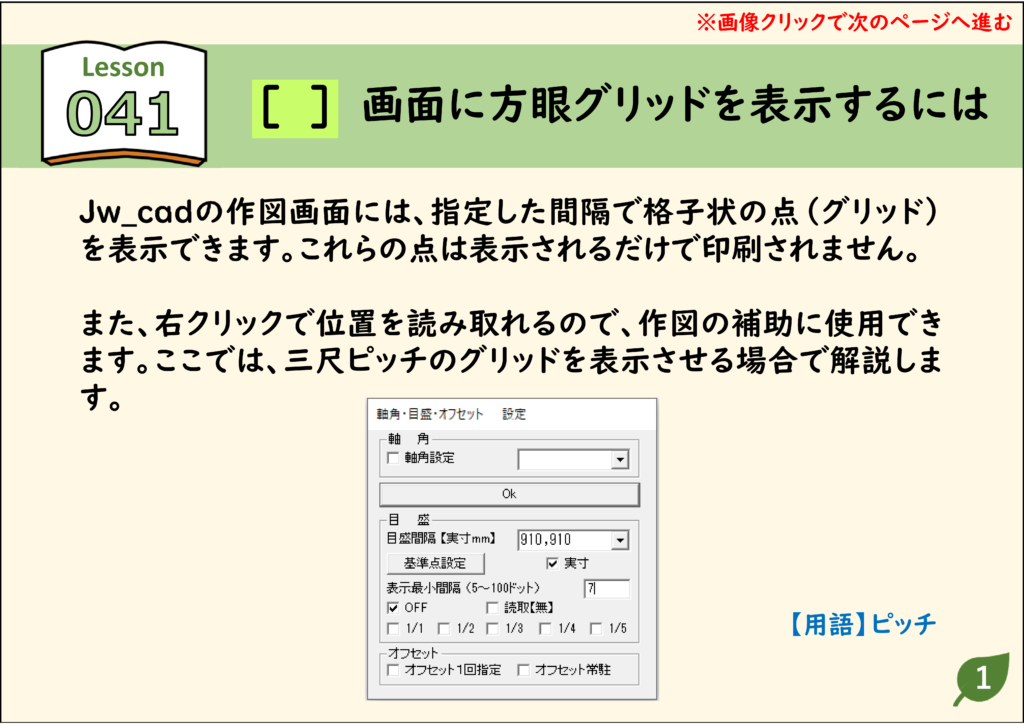

- Jw_cadの作図画面には、指定した間隔で格子状の点（グリッド）を表示できます。これらの点は表示されるだけで印刷されません。
目次
画面に方眼グリッド（目盛）を表示する手順（全4ステップ）
例として、三尺（910mm）ピッチのグリッドを表示します。

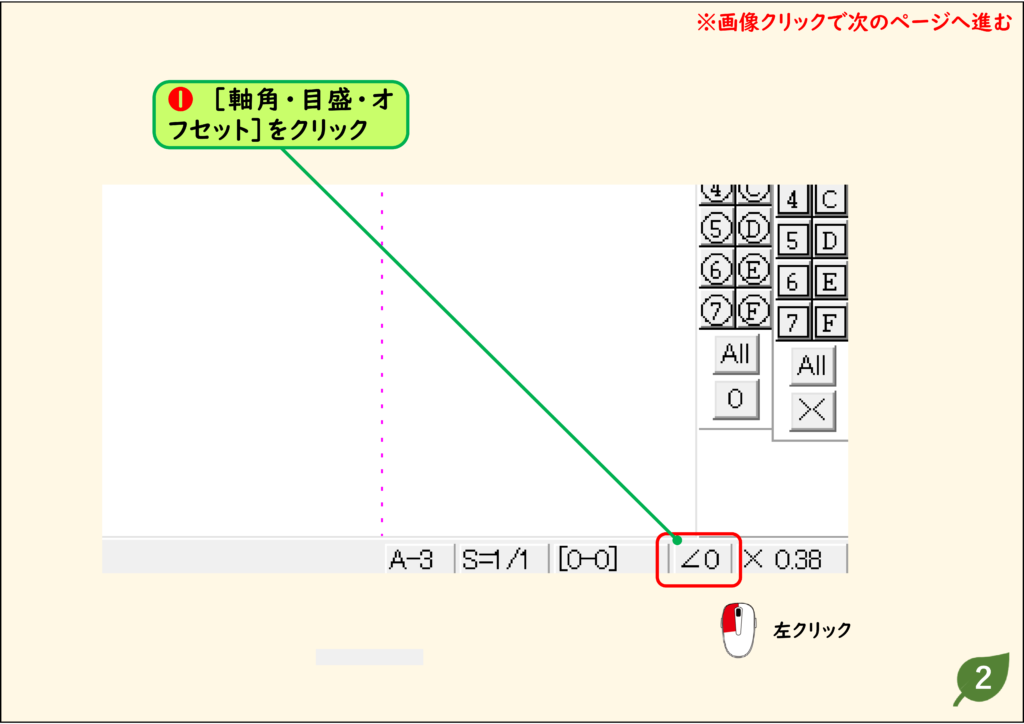

- 画面右下のステータスバーにある［軸角・目盛・オフセット］ボタン（「∠0」と表示されている部分）をクリックします。［軸角・目盛・オフセット 設定］ダイアログボックスが表示されます。

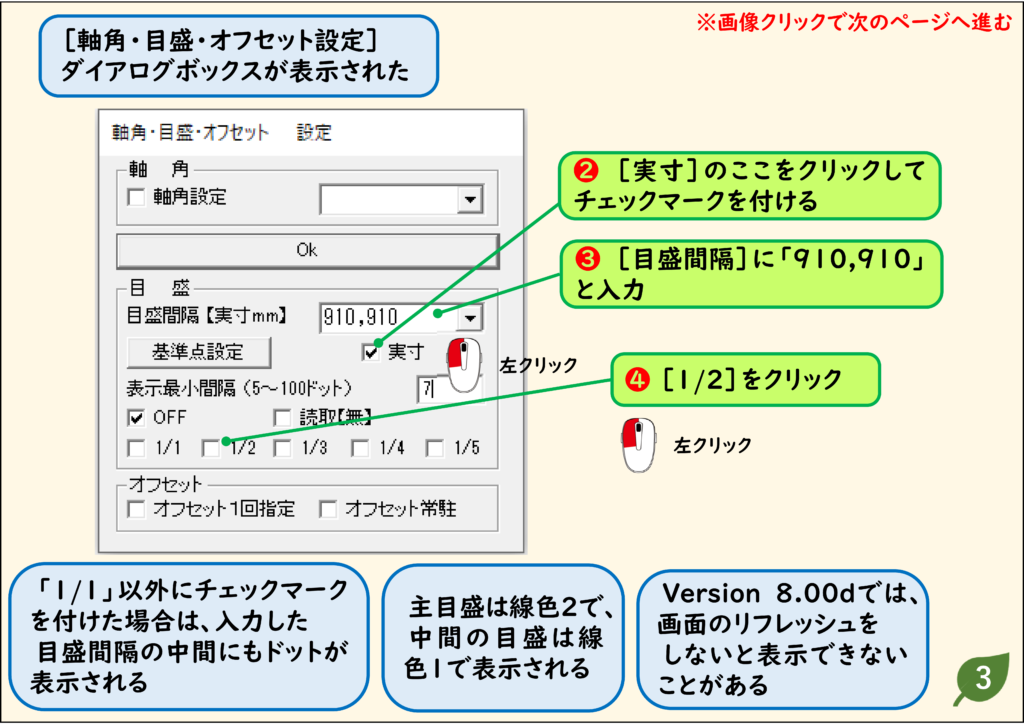

- ［実寸］をクリックしてチェックマークを付けます。
- ［目盛間隔］に「910,910」と入力します。
- ［1/2］をクリックします。
結果：作図画面に、指定した間隔で格子状の点（グリッド）が表示されます。

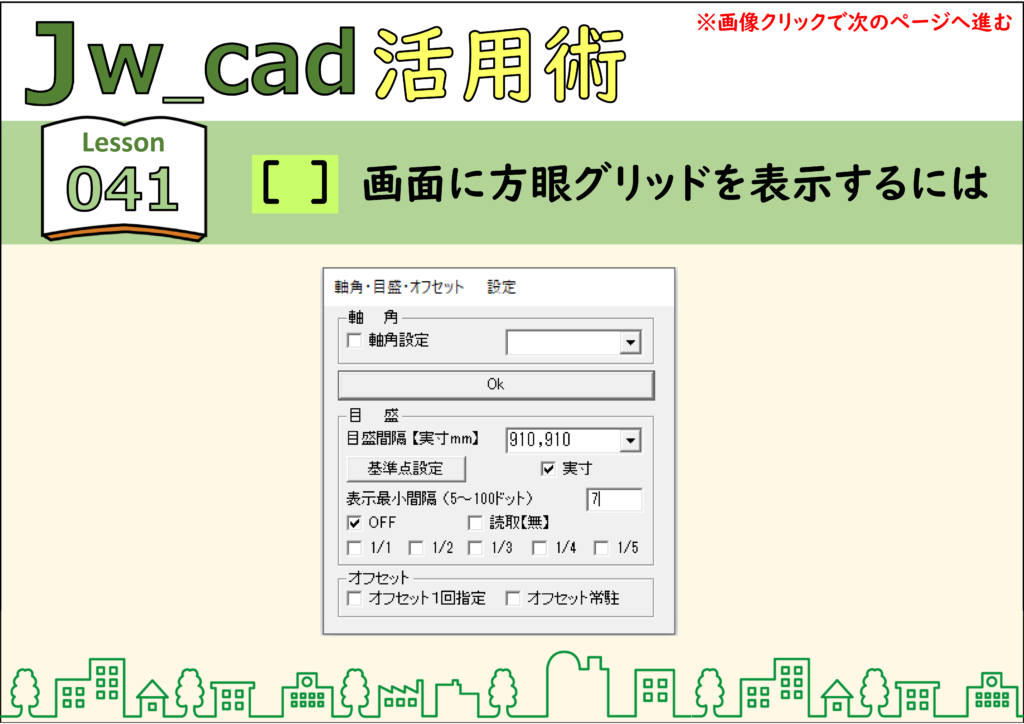

それぞれのステップの画面は、下の「画像で見る操作手順」で確認できます。
操作のポイントと注意点
- グリッド（目盛）の点は画面に表示されるだけで、印刷されません。
- グリッドの点は右クリックで位置を読み取れるので、作図の補助に使えます。
- ［1/1］以外にチェックマークを付けた場合は、入力した目盛間隔の中間にもドットが表示されます。主目盛は線色2、中間の目盛は線色1で表示されます。
- Version 8.00dでは、画面のリフレッシュをしないと表示されないことがあります。
画像で見る操作手順
ステップ 01
ステップ 02
ステップ 03
CADデータ【ダウンロード】
《CADデータ》041.jww 【ダウンロード】 ← 右クリック「名前を付けて保存」
