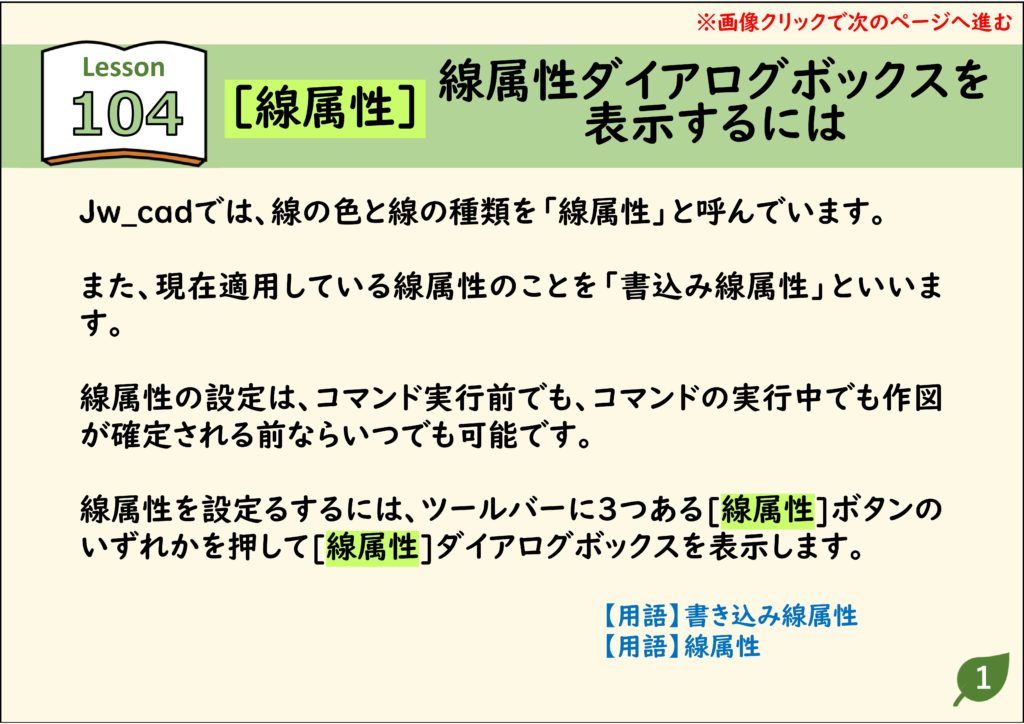

JwCAD(JWW)では、線の色と線の種類をまとめて「線属性」と呼びます。現在使っている線属性を「書込み線属性」といいます。線属性は、コマンドの実行前でも実行中でも、作図が確定する前ならいつでも変えられます。画像をクリックすると、次の手順へ進みます。

［線属性］ダイアログを表示する

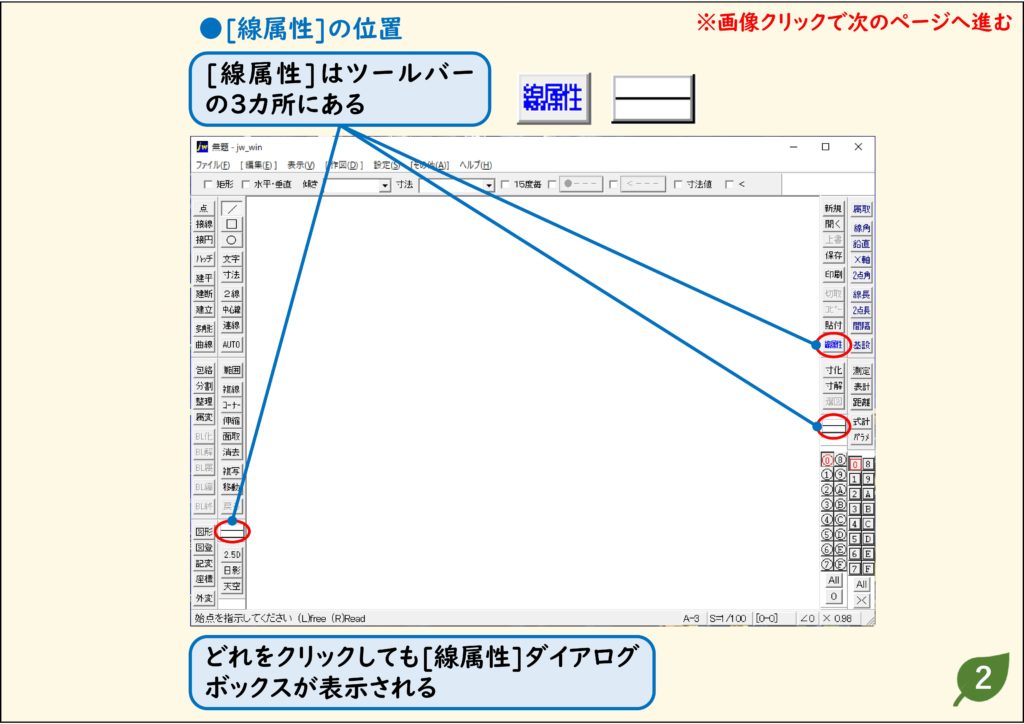

ツールバーに3つある［線属性］ボタンの、どれをクリックしても［線属性］ダイアログが表示されます。

JwCADの標準の線種には、実線、点線、破線、一点鎖線、二点鎖線があります。破線は「点線2」または「点線3」を選びます。このほかに、SXFに対応した15種類の線種も選べます。

実線・点線1〜3・一点鎖1〜2・二点鎖1〜2・補助線種があります。補助線種は画面上では点線のように表示されますが、印刷されません。

［線属性］ダイアログで［SXF対応拡張線色・線種］にチェックを付けると、表示がSXF対応に切り替わります。なお、JwCADは［線色1］〜［線色8］に線幅が設定されているので、SXF線色を使うと線幅の指定ができなくなります。

ツールバーの［線属性］をクリックします。

［線属性］ダイアログの［SXF対応拡張線色・線種］をクリックしてチェックを付けます。

表示が切り替わったら、線色と線種をクリックして選び、［OK］をクリックします。
