JwCAD(JWW)の［包絡］は、囲んだ範囲の線を整理して、壁や柱の輪郭だけを残すコマンドです。処理する線種(［実線］など)にチェックを付けて、範囲の始点と終点をクリックします。画像をクリックすると、次の手順へ進みます。
交差した線から壁を描く
1．［包絡］をクリックする
左のツールバーの［包絡］をクリックします。
2．［実線］にチェックを付ける
ここでは実線だけを包絡処理するので、［実線］にチェックを付けます。
3．包絡範囲の始点と終点をクリックする
処理したい範囲を囲むように、包絡範囲の始点と終点をクリックします。
4．実線だけが包絡処理された
範囲内の実線が整理されます。
5．ほかの部分も同じように処理する
同じように、別の範囲の始点と終点をクリックします。
6．壁が描けた
交差部分が処理されて、壁の形になります。
包絡範囲の囲み方(T字・L字・柱)
赤いガイドの枠内に端点がある線は消去されます。どこを囲むかで仕上がりが変わります。
1．T字型の処理:範囲を囲む
［包絡］→［実線］にチェックを付け、T字にしたい部分を囲みます。
2．T字になった
ガイドの枠内に端点があった2本の線が消去され、T字になります。
3．L字型の処理:範囲を変えて囲む
選択範囲を変えて、L字にしたい部分を囲みます。
4．L字になった
ガイドの枠内に端点があった4本の線が消去され、L字になります。
5．柱の処理:範囲を変えて囲む
さらに範囲を変えて、柱にしたい部分を囲みます。
6．柱になった
ガイドの枠内に端点があった線はすべて消去され、柱の形になります。
終点のクリックのしかたで、消える部分が変わる
1．終点を左クリックした場合
包絡範囲の始点と終点をクリックすると、実線が包絡処理されます。
2．結果
範囲内の実線が包絡処理されます。
3．終点を右クリックした場合
包絡範囲の終点を右クリックすると、
4．範囲内の実線が消える
選択範囲の実線が消去されます。
5．［Shift］を押しながら終点をクリックした場合
包絡範囲の終点を［Shift］キーを押しながらクリックすると、
6．端点側の実線が消える
選択範囲で、端点側の実線が消去されます。

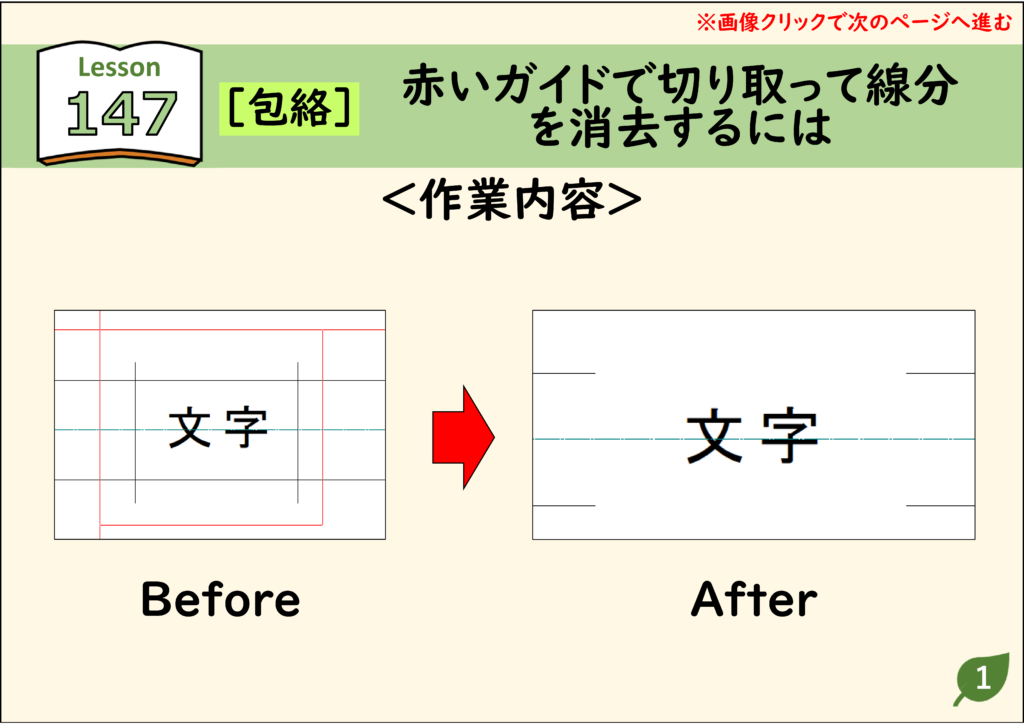

赤いガイドで切り取って線を消す

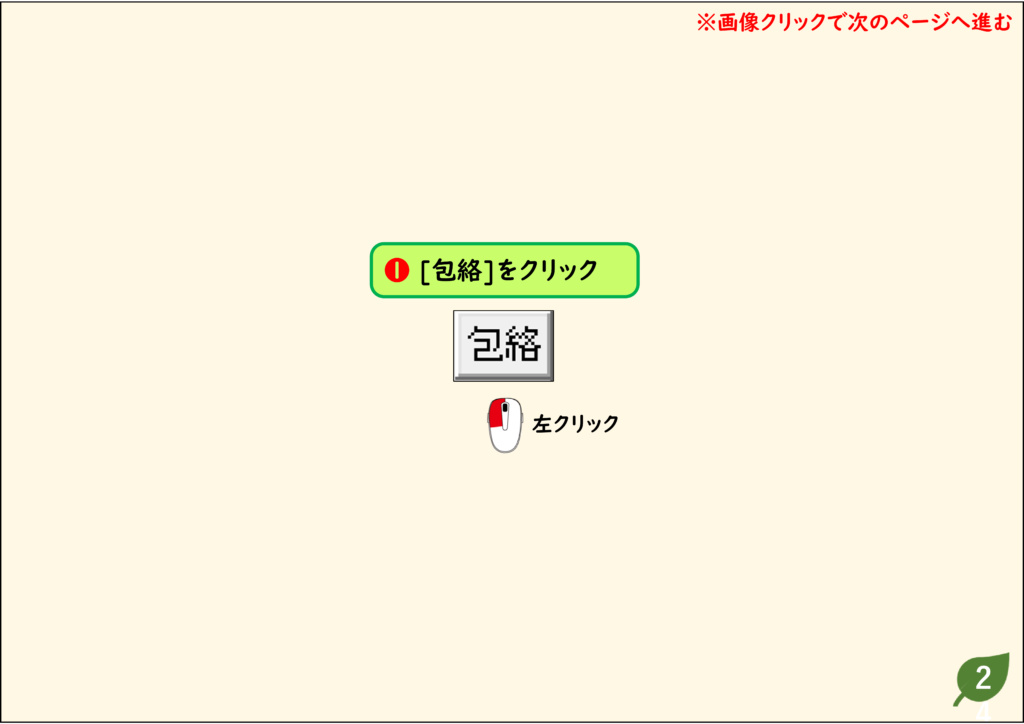

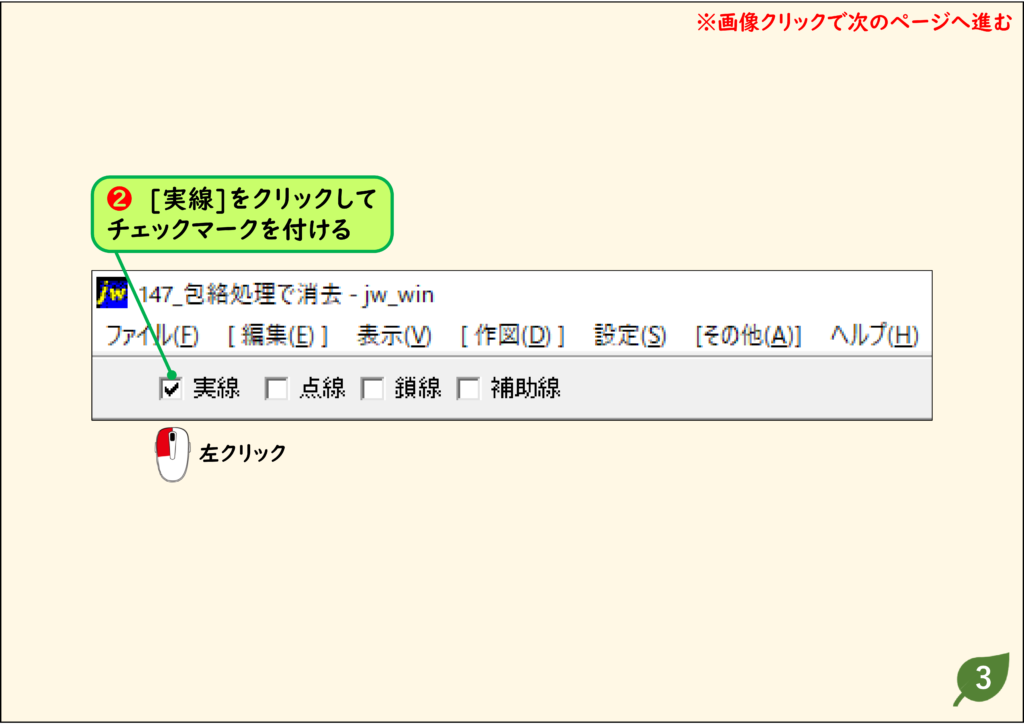

1．［包絡］→［実線］にチェックを付ける
［包絡］をクリックし、［実線］にチェックを付けます。

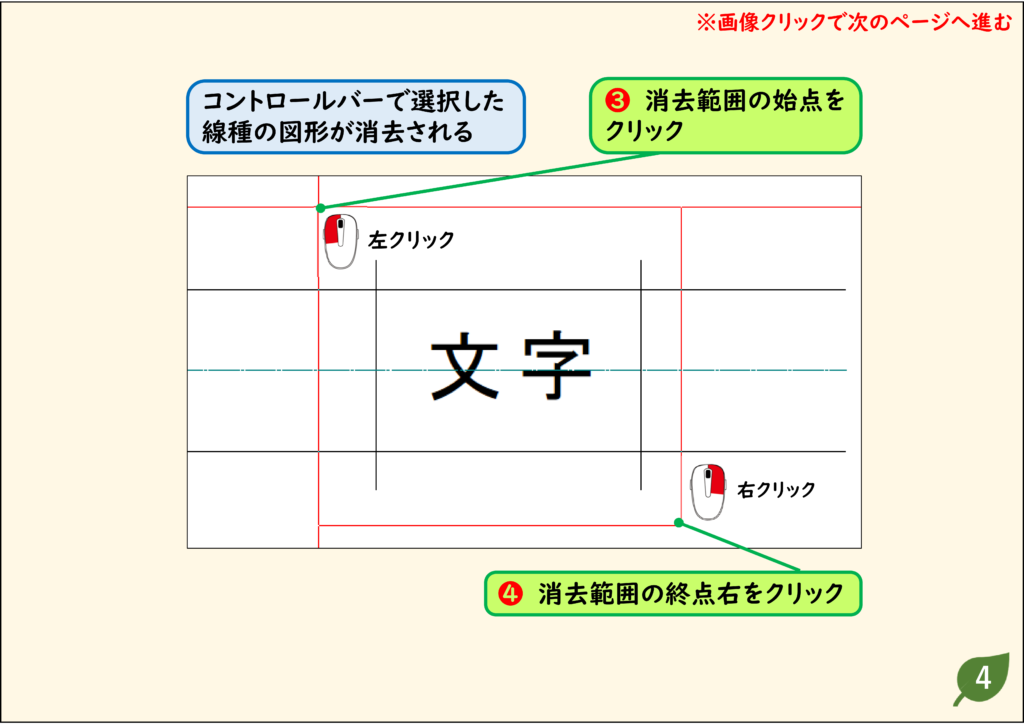

2．消去範囲の始点をクリックし、終点を右クリック
消去範囲の始点をクリックし、終点を右クリックします。コントロールバーで選んだ線種の図形が消去されます。

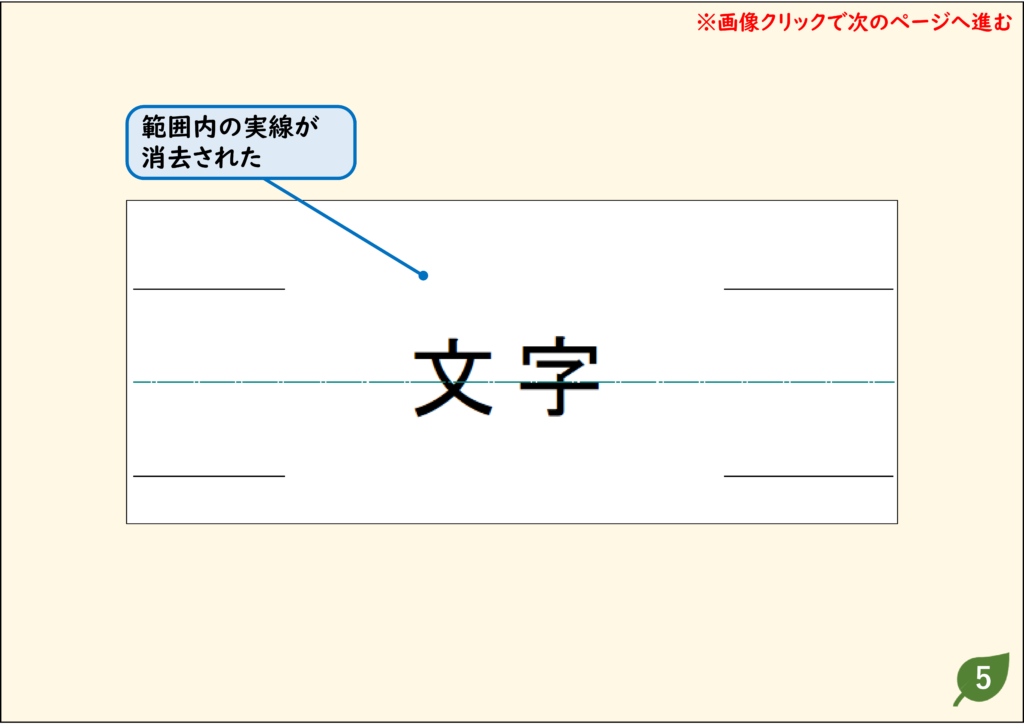

3．範囲内の実線が消えた
赤いガイドの範囲内の実線が消去されます(文字は残ります)。
うまくいかないときの確認
処理されない線がある
その線の線種にチェックが付いているか確認します(点線・鎖線など)。
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
