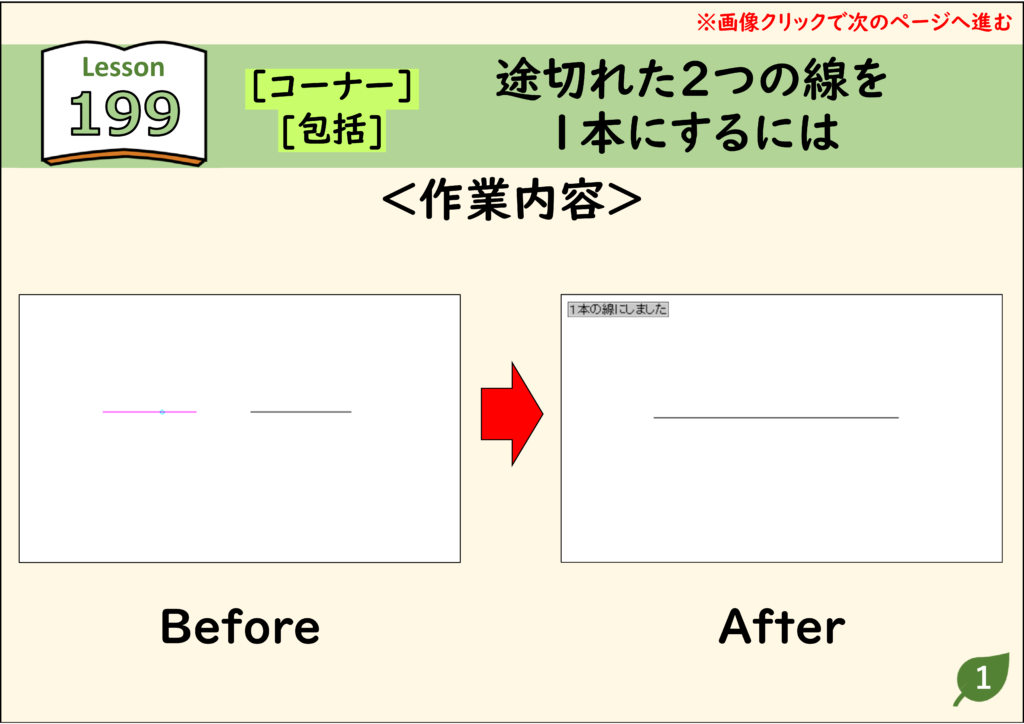

JwCAD(JWW)で、同じ直線上で途切れた2本の線を1本にするには、［コーナー］か［包絡］を使います。画像をクリックすると、次の手順へ進みます。
目次
2本の線を1本にする手順

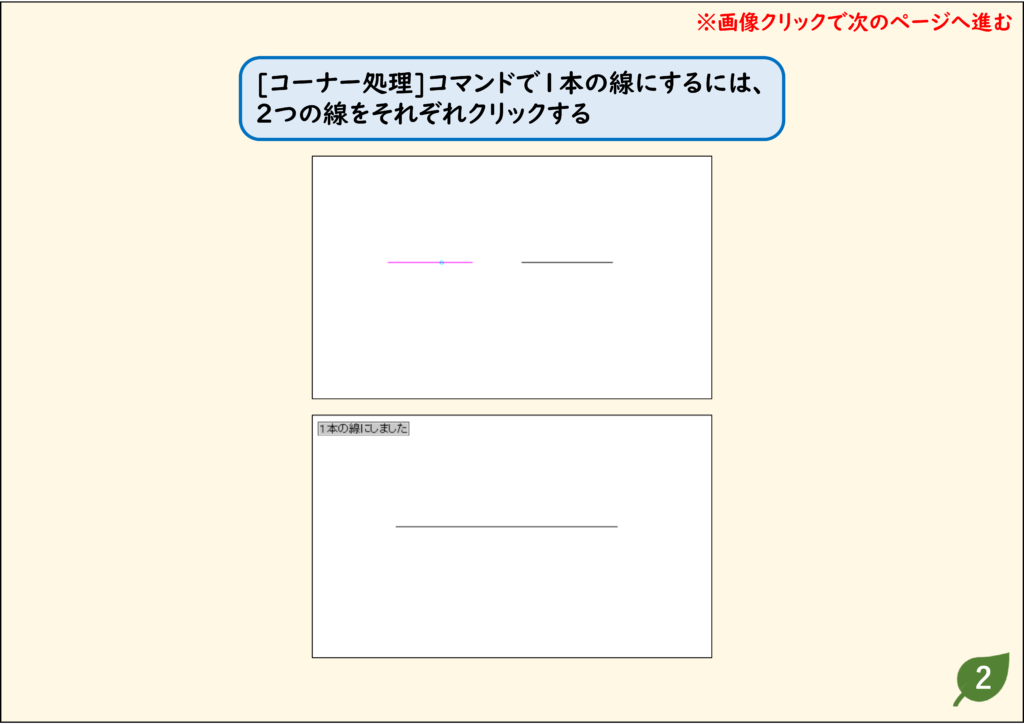

1．［コーナー］で2本の線をクリックする
［コーナー］で1本にするときは、2本の線をそれぞれクリックします。「1本の線にしました」と表示されます。

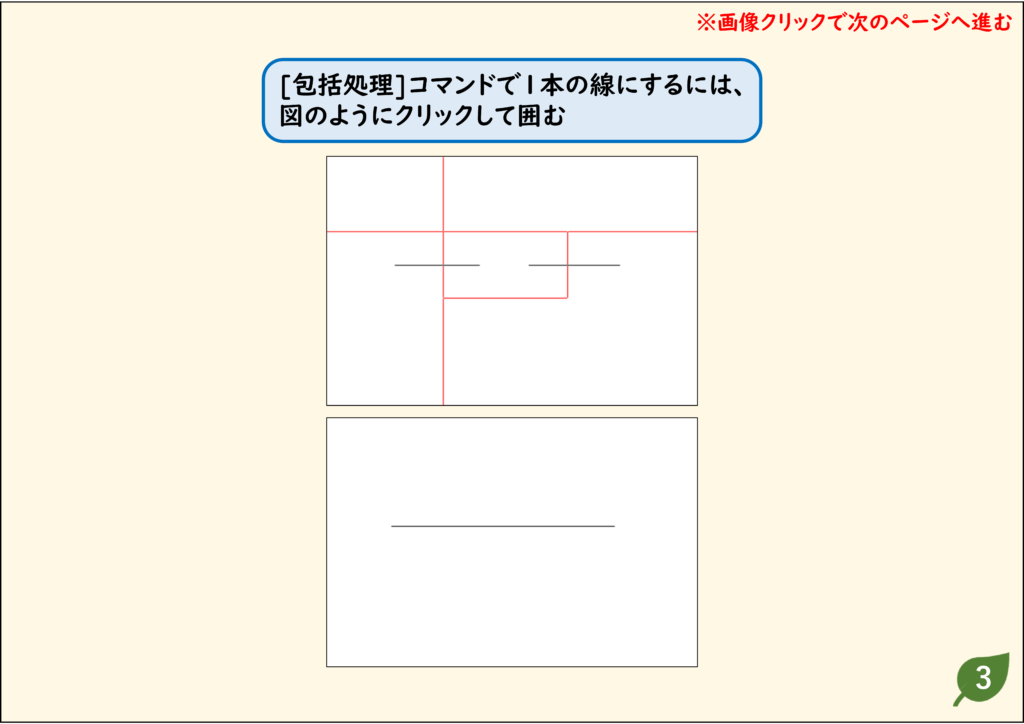

2．［包絡］で囲む
［包絡］で1本にするときは、2本の線の切れ目を囲むようにクリックします。
あわせて読みたい
練習用CADデータ
手順と同じ図面で試せます(リンクを右クリックして「名前を付けて保存」)。
