Jw_cad（JWW）で立面図を描くときは、平面図から壁や窓の位置を下ろし、高さの基準線（GL・FL・軒高）と交わる点を拾って外形を作るのが基本です。窓やドアは［作図］→［建具立面］で寸法を入れて配置できます。このページでは、木造2階建てを例に、立面図を描く流れを順番にまとめます。
立面図を描く流れ（全体像）
- 平面図を立面図の上（または横）に置き、レイヤを分ける
- GL・1FL・2FL・軒高・最高高さの水平線を引く
- 平面図の外壁の位置から垂直線を下ろし、外形を描く
- 屋根の勾配と軒の出を描く
- 窓・ドアを建具立面で配置する
- 仕上げの表現、高さ寸法、図面名を入れる
平面図をまだ描いていない場合は、先に平面図を描く手順をご覧ください。

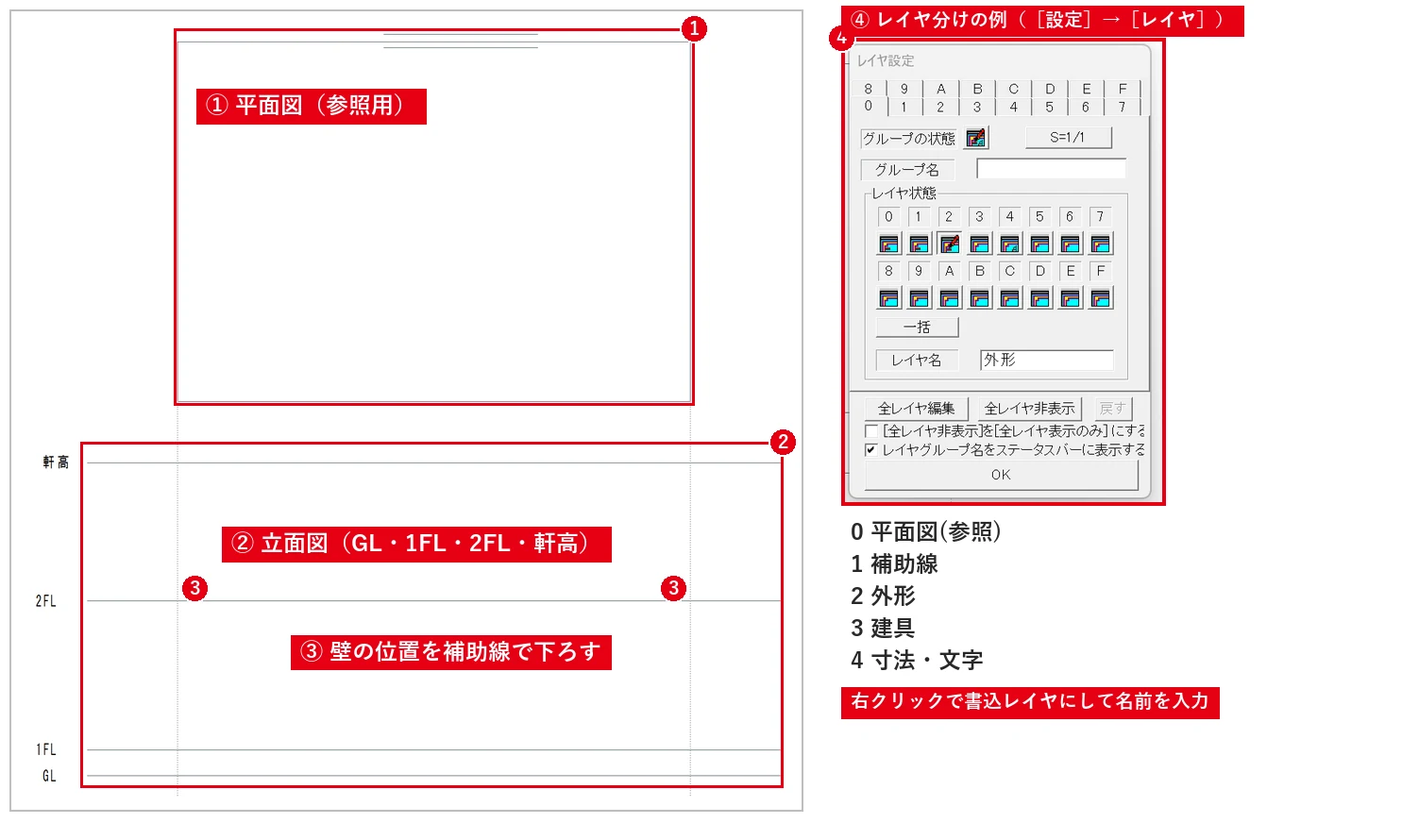

準備：レイヤを分けて平面図を置く
- 平面図を同じファイルに複写し、描きたい面（南立面なら南側の外壁）が下を向くように配置します。向きが違うときは［移動］で回転させます（移動コマンドまとめ）。
- レイヤを「平面図（参照用）」「補助線」「外形」「建具」「寸法・文字」のように分けます。参照用の平面図レイヤは表示のみにしておくと、誤って消したり動かしたりしません（レイヤーの使い方）。
- 補助線は補助線種（印刷されない線）で描くと、あとで消す手間が省けます。
手順1：高さの基準線を引く
- GL（地盤面）になる水平線を1本引きます。
- ［複線］でGLから上に高さを取り、1FL・2FL・軒高（または桁高）・最高高さの線を作ります。たとえばGL＋500で1FL、1FL＋2900で2FL、のように数値を入力します。
各線の右端に「GL」「1FL」などの文字を書いておくと、後の作業で迷いません。複線の使い方は複線コマンドまとめをご覧ください。
手順2：平面図から壁の位置を下ろして外形を描く
- ［線］の［水平・垂直］にチェックを入れ、平面図の外壁の角（読取点）を右クリックして始点にし、GLより下まで垂直線を引きます。
- 必要な位置すべてに垂直線を下ろしたら、［コーナー処理］や［伸縮］で、GL〜軒高の範囲に外壁線を整えます（伸縮・切断のやり方）。
- 基礎の立ち上がりを表す線（GL＋400など）も入れておくと、立面図らしくなります。
手順3：屋根を描く
- 軒の出：外壁線から［複線］で軒の出の寸法（例：600）だけ外側に線を作り、軒先の位置を決めます。
- 勾配：［線］の［傾き］欄には角度だけでなく勾配も入力できます。4寸勾配なら「//0.4」のように入力します（角度を勾配で入力するには）。
- 妻側（切妻の三角形が見える面）と平側（軒が水平に見える面）で見え方が違うので、平面図の屋根伏せと見比べながら描きます。
手順4：窓・ドアを配置する（建具立面）
- メニュー［作図］→［建具立面］を選び、表示される一覧から使う建具（引違い窓・ドアなど）をダブルクリックします。ふつうの2枚引違い窓は、フォルダ【建具立面A】の「引違２枚」です（Ver.8.25a付属データ）。

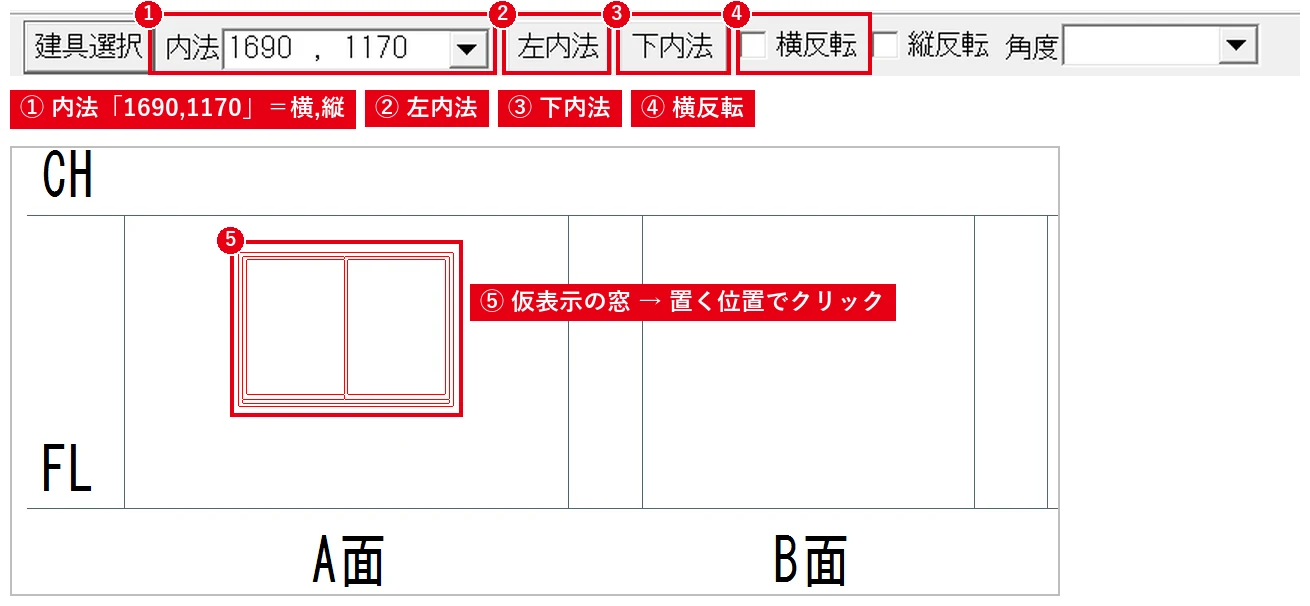

- コントロールバー［内法］に横寸法と縦寸法を半角カンマ区切りで入力します（例：1690,1170）。
- ［左内法］［下内法］などの基準を切り替えて、建具のどこをマウス位置に合わせるかを決め、配置位置をクリックします。初期状態では、マウスの位置が建具の左下になります。
窓の横位置は平面図の開口部から垂直線を下ろして決め、縦位置は2FLや1FLから［複線］で取った線を基準にすると正確です。［横反転］［縦反転］で向きを変えられます（いずれも公式ヘルプより）。建具の平面・断面も含めた使い方は建具（ドア・窓）を描く方法をご覧ください。
手順5：仕上げ・寸法・表記
- 外壁の仕上げ：サイディングの目地などは［ハッチ］で表現できます（ハッチコマンドまとめ）。
- 高さ寸法：GLからの各高さ（1FL・2FL・軒高・最高高さ）を縦に寸法で入れます。
- 表記：「南立面図 S=1/100」などの図面名、仕上げ材の引出線と文字を入れます。
- 補助線の整理：最後に補助線と参照用平面図を非表示にして、印刷範囲を確認します。
よくある質問
東西南北の4面を描くと大変です
1面を描いたら、向かい合う面は外形を［複写］して左右反転し、窓の位置だけ描き直すと効率的です。左右反転は［複写］や［移動］の反転を使います。
建具立面の一覧に使いたい形がない
建具データは使用者が自由に作成・変更できます（公式ヘルプより）。近い形を配置してから線を足して調整するのが手軽です。
立体的な外観も確認したい
［その他］→［2.5D］で、平面のデータに高さを与えて透視図やアイソメ図を作れます（2.5Dの使い方）。
