紙の図面やPDF、地図をJw_cad（JWW）で描き直すときは、画像を下絵として読み込み、寸法の分かっている2点に合わせて実寸の大きさにしてから、線でなぞる（トレースする）のが近道です。大きさ合わせには［画像編集］の［画像フィット］を使います。このページでは、トレースの準備から仕上げまでの手順をまとめます。
準備：PDF・紙の図面を画像にする
- 紙の図面：スキャナーで読み取ります。解像度は200〜300dpi程度あれば、線をなぞるには十分です。
- PDFの図面：PDF閲覧ソフトの書き出し機能や画像変換ソフトで画像にします。
- 形式：Jw_cadの［画像挿入］で確実に読み込めるのはBMP形式です（BMP以外はSusieプラグインが必要。公式ヘルプより）。JPEGなどの画像は、Windowsの「ペイント」で開いて［名前を付けて保存］→ BMP にすると変換できます。
- 向き：Jw_cadでは画像の縦横比を変えられないので、傾きの補正や不要部分の切り取りなどが必要なら、先に画像編集ソフトで済ませておきます。
PDFの図面をJw_cadで使うほかの方法（変換ソフトでDXFにする方法など）はJWWとPDFの変換方法で比較しています。
手順1：画像を挿入する
- メニュー［編集］→［画像編集］を選び、コントロールバー［画像挿入］をクリックします。
- 画像ファイルを選んで開き、配置する位置（画像の左下になる点）をクリックします。
挿入した直後の画像は、横幅が図面上で100mmの大きさです（公式ヘルプより）。このままでは縮尺が合っていないので、次の手順で大きさを合わせます。
手順2：［画像フィット］で実寸の大きさに合わせる
画像の中で長さが分かっている2点（寸法が書かれた柱の芯と芯、敷地の角と角など）を、Jw_cadで引いた正しい長さの線の両端に合わせます。
- 画像の横に、合わせたい長さの線を引いておきます。たとえば画像の寸法が「7280」なら、7280の水平線を引きます。

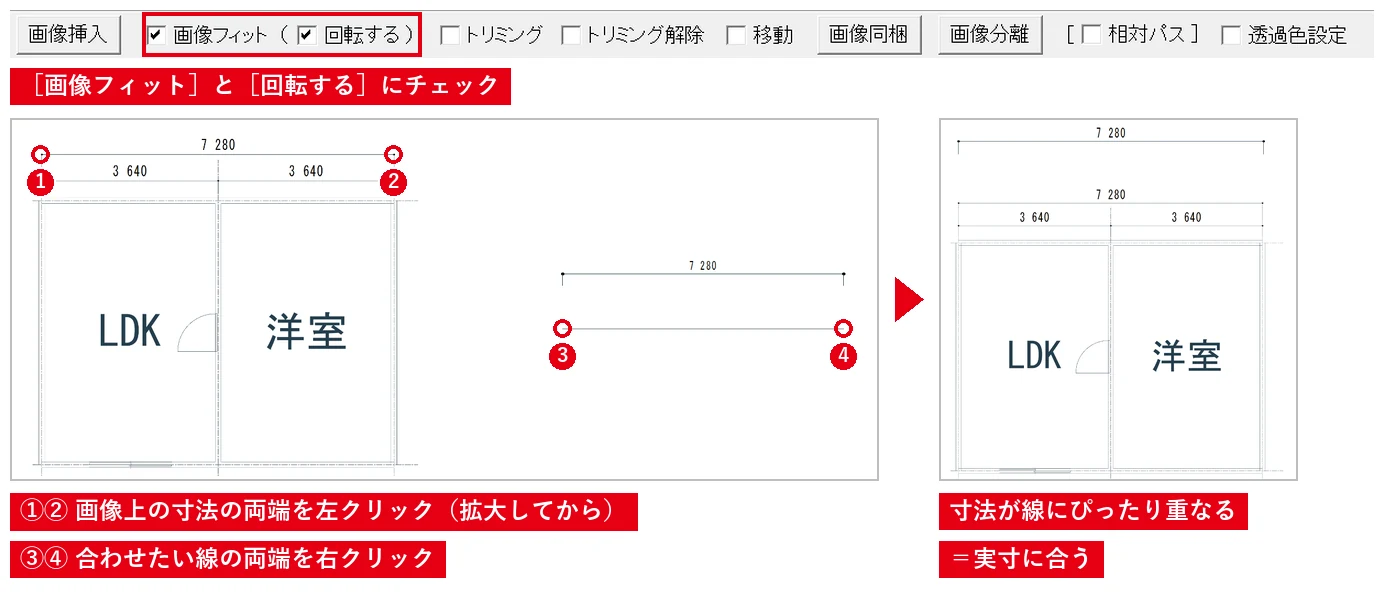

- ［画像編集］のコントロールバーで［画像フィット］にチェックを入れ、［回転する］にもチェックを入れます。
- 画像上の1点目（寸法の始まり）、2点目（寸法の終わり）を順に左クリックします。画像上の点は目分量で指示するので、画面を拡大してからクリックすると正確です。
- 続けて、手順1で引いた線の始点、終点を右クリックで指示します。
画像上の2点が線の両端にぴったり重なるように、画像の大きさと位置（と傾き）が変わります。スキャンした図面が少し傾いていても、［回転する］で同時に補正できます。ただし、点の順番を逆にしたり位置がずれたりすると、画像が大きく傾いたり180°回ったりするので、そのときは［戻る］でやり直します。
合わせたあとは、別の寸法の場所を［その他］→［測定］で測り、数値が合っているかを確認しておくと安心です。
手順3：レイヤを分けてなぞる
- 画像は専用のレイヤ（例：レイヤF「下絵」）に置き、そのレイヤを表示のみにします。なぞる途中で画像を動かしたり消したりしなくなります。
- 線は「通り芯」「壁」「建具」「寸法」のように、描く内容ごとにレイヤを分けます。
- 画像が濃くて線が見えにくいときは、線色を目立つ色にして描き、最後に属性変更で戻す方法もあります。
レイヤの使い方はレイヤーの使い方をご覧ください。
手順4：効率よくなぞるコツ
- 寸法が書いてあるものは、なぞらずに数値で描く：画像の線は太さやゆがみがあるので、寸法が分かる部分は［複線］や寸法入力で正確に描き、画像は位置の確認だけに使います。
- 通り芯から描く：建物の図面なら、通り芯を先に描いて［2線］で壁を描くと、ずれが少なくなります（平面図を描く手順）。
- 曲線や地形は細かく区切る：寸法のない曲線は、［連続線］で細かく点を取りながらなぞると自然に仕上がります（連続線の使い方）。
- 拡大して作業する：画面を十分に拡大し、線の中心をなぞるようにします。
手順5：仕上げ（画像を消す・非表示にする）
なぞり終えたら、下絵レイヤを非表示にして、線だけで図面が成り立っているかを確認します。不要になった画像は消去します（画像を消去するには）。画像を残したままファイルを渡す場合は、［画像同梱］で画像をJWWファイルの中に含めておかないと、相手のパソコンで画像が表示されません（画像の使い方まとめ）。
よくある質問
PDFをそのまま線のデータにできませんか？
CADから直接書き出したPDFなら、変換ソフトでDXFにできる場合があります。スキャンしたPDFは画像なので、トレースするか、画像を線に変換するソフトを使うことになります。詳しくはJWWとPDFの変換方法をご覧ください。
画像の一部だけ使いたい
［画像編集］の［トリミング］で、必要な部分だけを切り出せます（画像をトリミング・透過させる方法）。
画像を回転させたら印刷されない
プリンタドライバによっては、回転した画像が印刷されないことがあります。その場合はPDFに出力してから印刷する方法が公式ヘルプで案内されています。
