Jw_cad（JWW）には、ExcelやWordのような「表を挿入する」機能はありません。面積表・建具表・凡例などの表は、［複線］で罫線を作り、［文字］の行間指定で文字を並べ、数字の合計は［表計算］で書き込む、という組み合わせで作ります。慣れれば、Excelから貼り付けるより早く、図面になじむ表が作れます。このページでは、面積表を例に表の作り方をまとめます。
作る前に決めること
- 表を描くレイヤグループの縮尺：表は用紙上の大きさ（mm）で考えると楽です。図面枠と同じく、1/1のレイヤグループに描くと、図面の縮尺を変えても表の大きさが変わりません（図面枠の作り方）。
- 行の高さと列の幅：文字の大きさ＋上下の余白で決めます。文字の高さが3mmなら、行の高さは6〜8mmが目安です。
- 列の構成：面積表なら「室名」「面積（m²）」「備考」のように、先に列を決めておきます。
手順1：罫線を作る（複線）

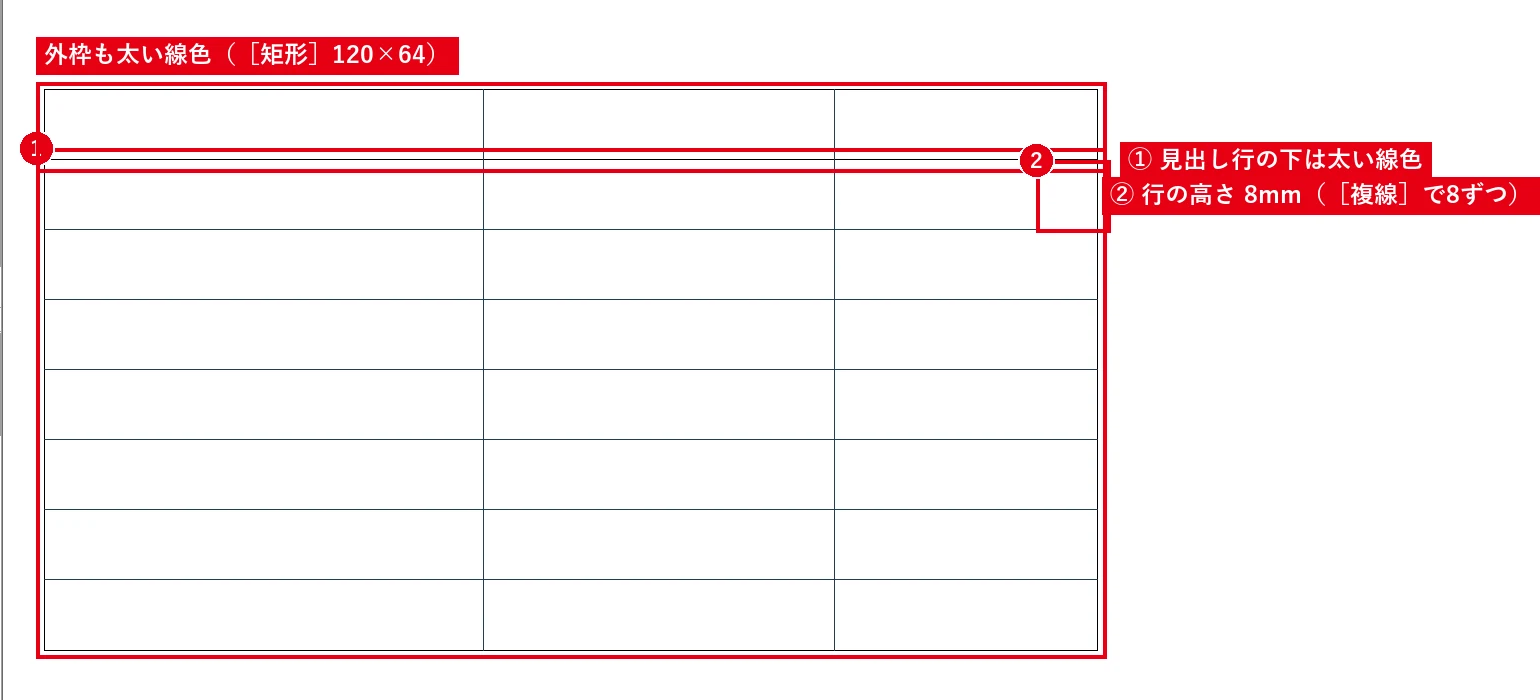

- ［矩形］で表の外枠を描きます（例：幅120×高さ64mm）。
- ［複線］で上辺から行の高さ（例：8mm）ずつ下に線を作ります。複線の間隔を入れたら、［連続］を使うと同じ間隔で続けて作れます（複線コマンドまとめ）。
- 同じように左辺から列の幅で縦線を作ります。
- 見出し行の下や外枠を太い線色にすると、表が読みやすくなります。
手順2：文字を入れる（行間指定・基点）

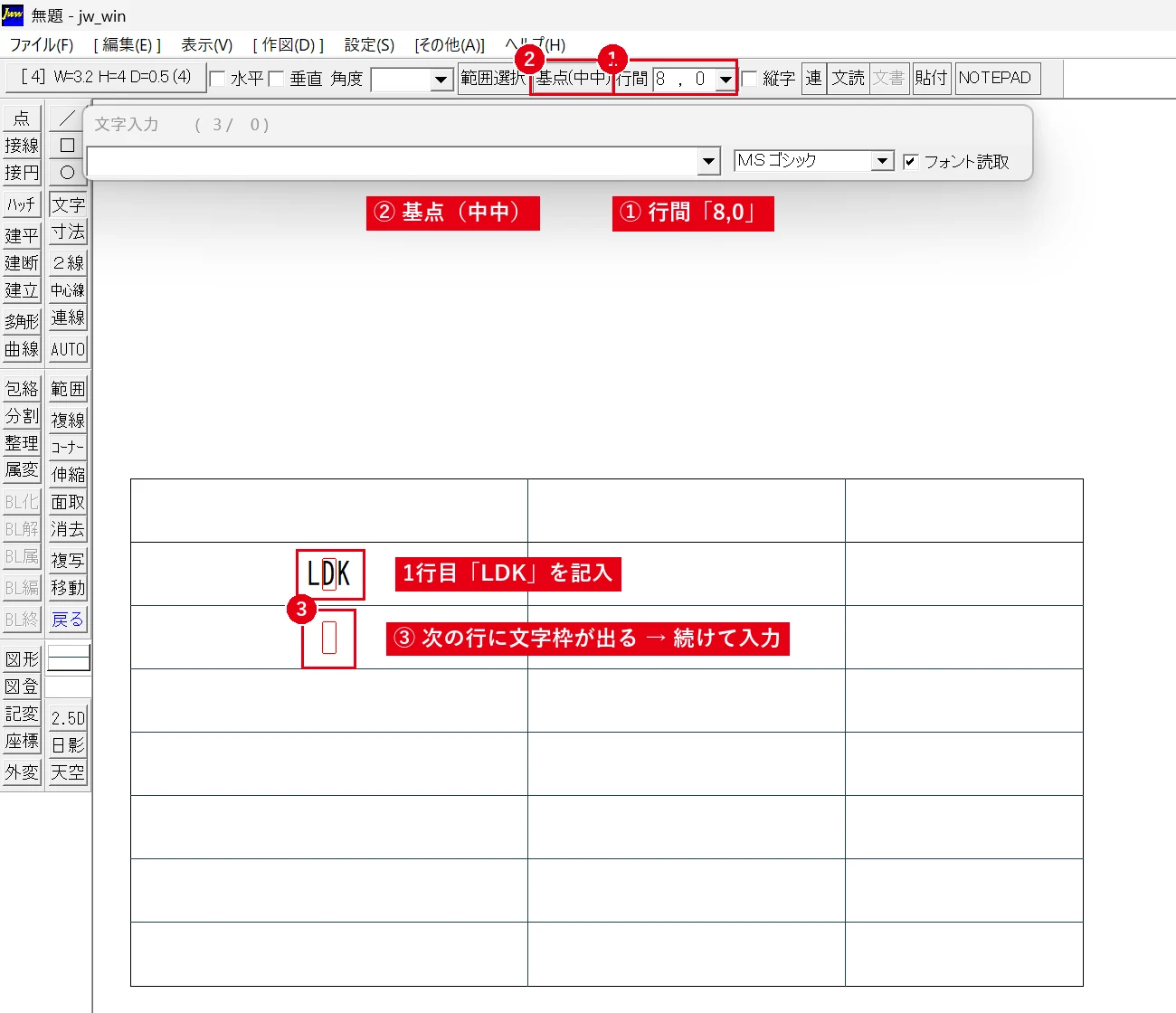

- 同じ列に縦に並べる：［文字］のコントロールバー［行間］に行の高さを入れると（例：8mmなら「8,0」）、1行目を書いて配置すると、すぐ次の行の位置に文字枠が仮表示され、続けて入力できます（Ver.8.25aで確認）。
- 欄の中央にそろえる：コントロールバー［基点］で「中中」を選び、欄の中心（対角線の交点など）を指示すると、中央にそろいます。
- 数字は右そろえ：面積などの数字は、基点を「右中」にして列の右端から少し内側に置くと、桁がそろいます。
- 表の行が多いとき：テキストファイルに書いた文字を［文読］で読み込むと、まとめて入力できます（文字コマンドまとめの「テキストファイルから文字を読み込む」）。
手順3：合計を自動で書き込む（表計算）
- メニュー［その他］→［表計算］を選び、コントロールバー［範囲内合計］をクリックします。
- 合計したい数字の列を範囲選択（終点は右クリック）します。
- 合計欄の小数点の位置をクリックすると、合計が書き込まれます。
「単価×数量」のような列どうしの計算もできます。詳しくは数字を合計する方法（表計算）をご覧ください。
手順4：表を使い回す
- よく使う表（建具表の枠、凡例など）は、範囲選択して［その他］→［図形登録］で登録しておくと、ほかの図面でも呼び出せます（図形登録まとめ）。
- 行を増やすときは、最後の行を範囲選択して［複写］で下に複写し、文字を書き換えます。
- 図面枠のテンプレートファイルに表の枠も入れておくと、毎回作る手間が省けます。
よくある質問
Excelの表をそのまま貼り付けられますか？
Excelの表を画像（BMP）にして［画像挿入］で貼る方法はありますが、画像はJw_cadの線や文字としては扱えないため、あとから修正しにくくなります。修正の多い表は、このページの方法でJw_cadの線と文字で作るのがおすすめです。画像の貼り付けは画像の使い方まとめをご覧ください。
罫線の間隔をあとから変えたい
［パラメトリック変形］で、表の一部の行や列だけを伸び縮みさせられます（パラメトリック変形）。
文字が罫線と重なる
文字の基点と位置、文字種の大きさを見直します。文字の背景を白抜きにする方法もあります（文字の背景を白抜きにする方法）。
