Jw_cad（JWW）は建築向けのイメージが強いですが、2次元の汎用CADなので機械部品の図面（機械製図）も描けます。ポイントは、線の太さ・線種の使い分けを線色に割り当てることと、直径（φ）・半径（R）・面取り（C）などの寸法記号、表面性状や公差の記入です。公差や加工記号は、Jw_cadに付属する［線記号変形］のデータにも例が入っています。このページでは、Jw_cadで機械図面を描くときの設定と描き方の要点をまとめます。
線の使い分けを決める
機械製図では、線の太さと種類で意味を分けます（JIS B 0001 機械製図の考え方）。Jw_cadでは、印刷時の線の太さを線色ごとに設定するので、先に「どの線をどの線色・線種で描くか」を決めておきます。
| 線の用途 | 線の種類 | Jw_cadでの割り当て例 |
|---|---|---|
| 外形線（見える形） | 太い実線 | 太く印刷する線色＋実線（線種1） |
| かくれ線（見えない形） | 細い破線 | 細い線色＋点線 |
| 中心線 | 細い一点鎖線 | 細い線色＋一点鎖線 |
| 寸法線・寸法補助線・引出線 | 細い実線 | 細い線色＋実線 |
| ハッチング（断面） | 細い実線 | 細い線色＋実線 |
線色ごとの印刷の太さは［設定］→［基本設定］の［色・画面］タブで設定します（線の太さを変えて印刷する方法）。点線や鎖線の間隔は線種パターンの設定で調整できます。
部品図を描く流れ
- 用紙と縮尺を決める：部品の大きさに合わせて用紙サイズと縮尺を設定します（用紙・縮尺の設定まとめ）。
- 中心線を引く：軸や穴の中心になる線を先に引き、正面図・側面図の位置を合わせます（中心線コマンドまとめ）。
- 外形を描く：中心線から［複線］で寸法どおりの位置に線を作り、［コーナー処理］［伸縮］で形を整えます。
- 穴・円弧・面取り：［円弧］で穴、［面取］で角面・丸面を描きます（面取コマンドまとめ）。
- かくれ線・断面：見えない部分を点線で描き、断面にハッチングを入れます。
- 寸法・記号・注記：寸法、公差、表面性状、材質・個数などの注記と表題欄を入れます。

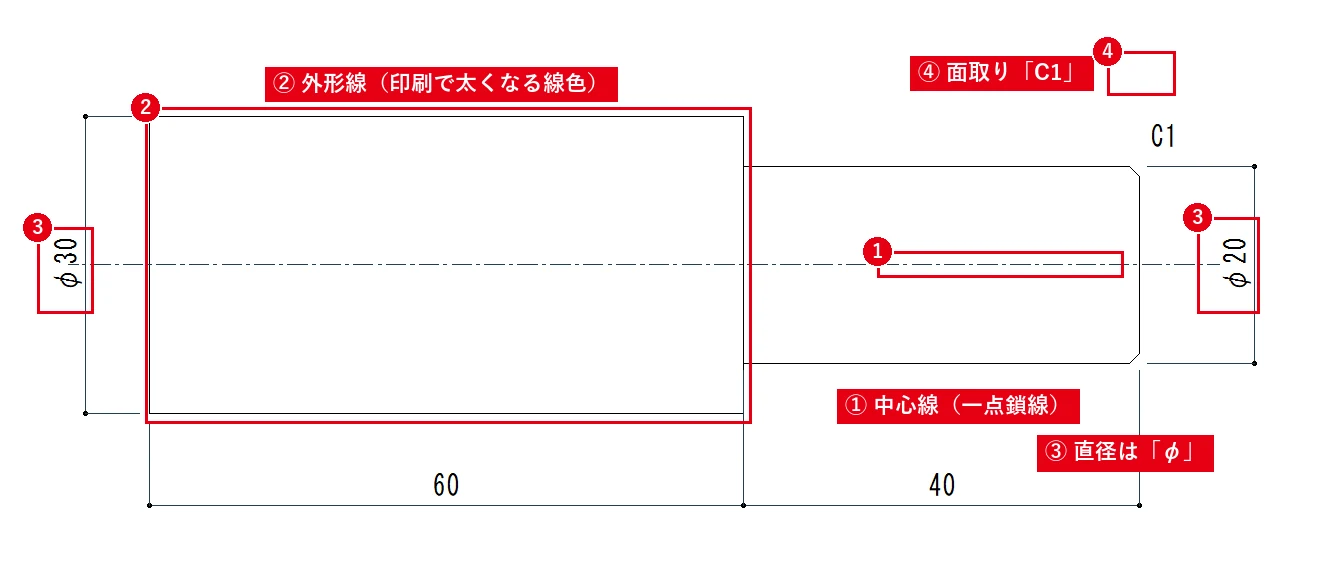

直径・半径・面取りの寸法を入れる
- 直径（φ）・半径（R）：［寸法］コマンドのコントロールバー［直径］［半径］で円を指示すると、記号付きの寸法が記入されます。φやRを数値の前に付けるか後ろに付けるかなどは、［寸法］の［設定］（寸法設定）で決められます（公式ヘルプより）。
- 軸の直径を側面から示す：円が見えない方向の図で直径を示すときは、長さの寸法を記入したあと、［寸法値］の変更で数値の前に「φ」を付けます。
- 面取り：45°の面取りは「C1」「C2」のように記入するのが一般的です。引出線を引いて文字で記入します。
寸法の基本操作は寸法の入れ方まとめをご覧ください。
公差・表面性状（加工記号）を入れる
Jw_cadに付属する［線記号変形］の「設備2」グループには、公差例・公差入力例・仕上記号例・加工記号例が入っています。「建築2」グループには溶接記号（I型・V型・レ型・すみ肉）もあります。
- メニュー［その他］→［線記号変形］を選び、該当するグループの記号をダブルクリックします。
- ステータスバーの指示に従って、記号の位置を指示し、文字の入力が求められたら公差の値などを入力します。
付属データは「例」なので、図面の規格や社内ルールに合わせて文字を書き換えてください。詳しくは線記号変形の使い方と付属データ一覧をご覧ください。上付き・下付きの小さな文字（公差の上下の値など）は上付き文字・下付き文字の書き方も参考になります。
断面・破断線を描く
- 断面のハッチング：［ハッチ］コマンドの1線ハッチで、角度45°・適当なピッチの細い実線を入れます（ハッチコマンドまとめ）。穴の部分は、内側の閉じた図形として一緒に選ぶと中抜けになります。
- 破断線：長い軸を途中で省略するときは、［連続線］の手書線や曲線で破断線を描きます。付属の［線記号変形］には「円筒破断線」もあります。
よくある質問
歯車の歯形は描けますか？
Jw_cadの［曲線］コマンドでは、インボリュート曲線やサイクロイド曲線を作図できます（インボリュート曲線を作図する方法、サイクロイド曲線を作図する方法）。
3Dで形を確認したい
Jw_cadは2次元CADです。立体の確認には［2.5D］のアイソメ図などが使えますが、機械設計で立体モデルを作るなら3D CADの利用を検討してください。
DXFで取引先に渡したい
Jw_cadの図面はDXF形式で保存して渡せます。線種や文字の見え方は相手のCADで変わることがあるので、PDFも一緒に渡すと確実です（JWWとDWGを変換する方法）。
