展開図（室内展開図）は、部屋の中心に立って、北・東・南・西の4つの壁面を見た図を並べたものです。Jw_cad（JWW）では、平面図から壁の位置を下ろし、床（FL）と天井高（CH）の線の間に壁面を描いて、建具や造作を配置していきます。窓やドアは［作図］→［建具立面］が使えます。このページでは、展開図の描き方の流れをまとめます。
展開図に描くもの
- 床・天井の高さ（FL・CH）と壁の幅
- 窓・ドアなど建具の位置と高さ
- 造作（棚・カウンター・収納など）、設備（コンセント・スイッチの高さなど、必要に応じて）
- 壁・天井・巾木などの仕上げ
- 面の名前（「北面」「A面」など）
縮尺は1/50程度で描かれることが多い図面です。
手順1：4面の並べ方を決める
- 平面図の部屋に、見る方向を示す記号（A・B・C・Dや北・東・南・西）を書いておきます。
- 展開図は、部屋の中から見た向きで描きます。たとえば北面は「北側の壁を室内から見た図」です。

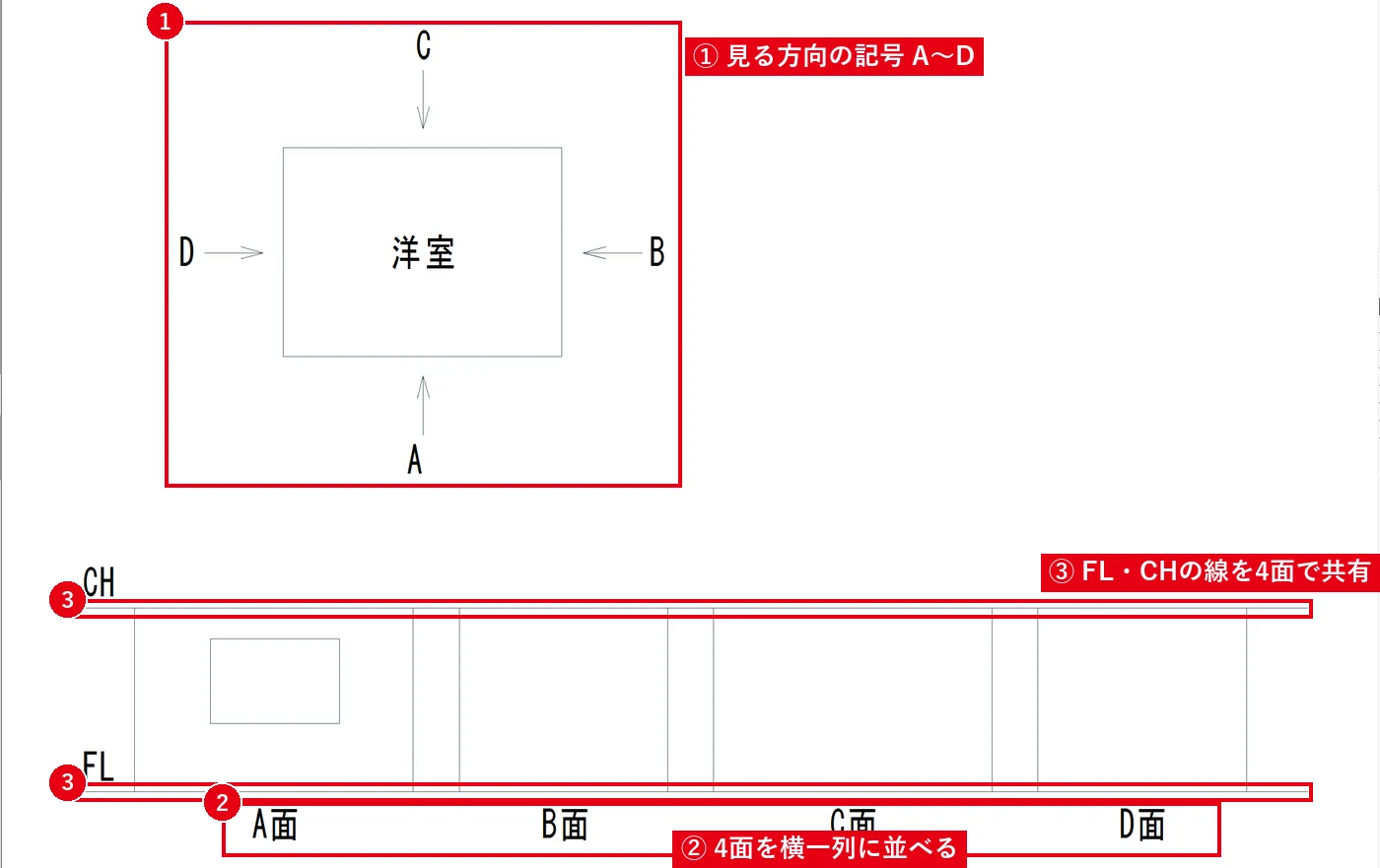

- 4面を横一列、または2段に並べます。同じ高さの基準線を共有できるので、横一列が描きやすい並べ方です。
手順2：床・天井と壁の幅を描く
- FLの水平線を引き、［複線］で天井高（CH、例：2,400）の線を取ります。巾木や回り縁の高さも必要に応じて取ります（複線コマンドまとめ）。
- 平面図を、描く面の壁が上（奥）になる向き（北面を描くなら北を上）にして展開図の上に置き、壁の両端（内側の仕上げ面）から垂直線を下ろして壁の幅を決めます。
- FLとCHの線を壁の幅で切りそろえ、壁面の外形にします（はみ出した線を切る方法）。
次の面を描くときは、平面図を90度ずつ回転させて同じ作業を繰り返すと、壁の位置を取り違えにくくなります（移動コマンドまとめの回転）。
手順3：建具・造作を描く
- 窓・ドア：［作図］→［建具立面］で建具を選び、コントロールバー［内法］に「幅,高さ」を入力して、平面図から下ろした位置に配置します。［下内法］などの基準を切り替えて、床からの高さを合わせます（建具の描き方）。
- 棚・カウンター：［矩形］や［複線］で、床からの高さと奥行きの見え方を描きます。
- キッチン・洗面台など：付属図形にある平面用の図形は使えないので、立面の形を線で描くか、メーカーのCADデータ（立面）を利用します。
手順4：仕上げ・高さ寸法・表記を入れる
- 壁・天井の仕上げ材を、引出線と文字で書き込みます（例：「壁：PB12.5 クロス貼」）。
- FLからの天井高、窓の高さなどの寸法を縦に入れます（寸法の入れ方まとめ）。
- 各面の下に「北面」「A面」などの名前と縮尺を書きます。
- タイル・羽目板などの模様は［ハッチ］で表現できます（ハッチコマンドまとめ）。
よくある質問
立面図・断面図との違いは？
立面図は建物の外から見た外観、断面図は建物を切った断面、展開図は部屋の中から見た壁面です。描き方は立面図を描く手順、断面図を描く手順をご覧ください。
勾配天井の部屋は？
天井の線を、勾配に合わせた斜めの線で描きます。［線］の傾きに勾配を入力できます（角度を勾配で入力するには）。
4面の線の太さは？
床・天井・壁の外形（切断面にあたる線）を太く、建具や造作の見え掛かり線を細くすると、図面が読みやすくなります（線の太さを変えて印刷する方法）。
