配置図は、敷地の中に建物がどこに建つかを示す図です。Jw_cad（JWW）では、敷地の形を正確に描く → 建物の外形を境界線からの距離で配置する → 道路・方位・外構を描き込む、の順に進めます。車や樹木は付属の図形、桝（ます）は付属の線記号変形データが使えるので、外構図もすばやく仕上げられます。
手順1：敷地を描く
- 測量図の座標がある場合：座標ファイルを使うと、敷地の角の位置を正確に再現できます（座標から作図する方法）。
- 辺の長さだけわかる場合：［線］で長さと角度を指定して描くか、三角形に分けて描きます。面積の確認は三斜求積図を作る方法が参考になります。
- 敷地境界線は一点鎖線など、建物と区別できる線種で描きます。
手順2：建物を配置する
- 平面図の外壁線（1階）を、配置図の縮尺に合わせて複写します。縮尺の違う図面から持ってくるときは、縮尺の扱いに注意します（縮尺・倍率・ズームの違い）。

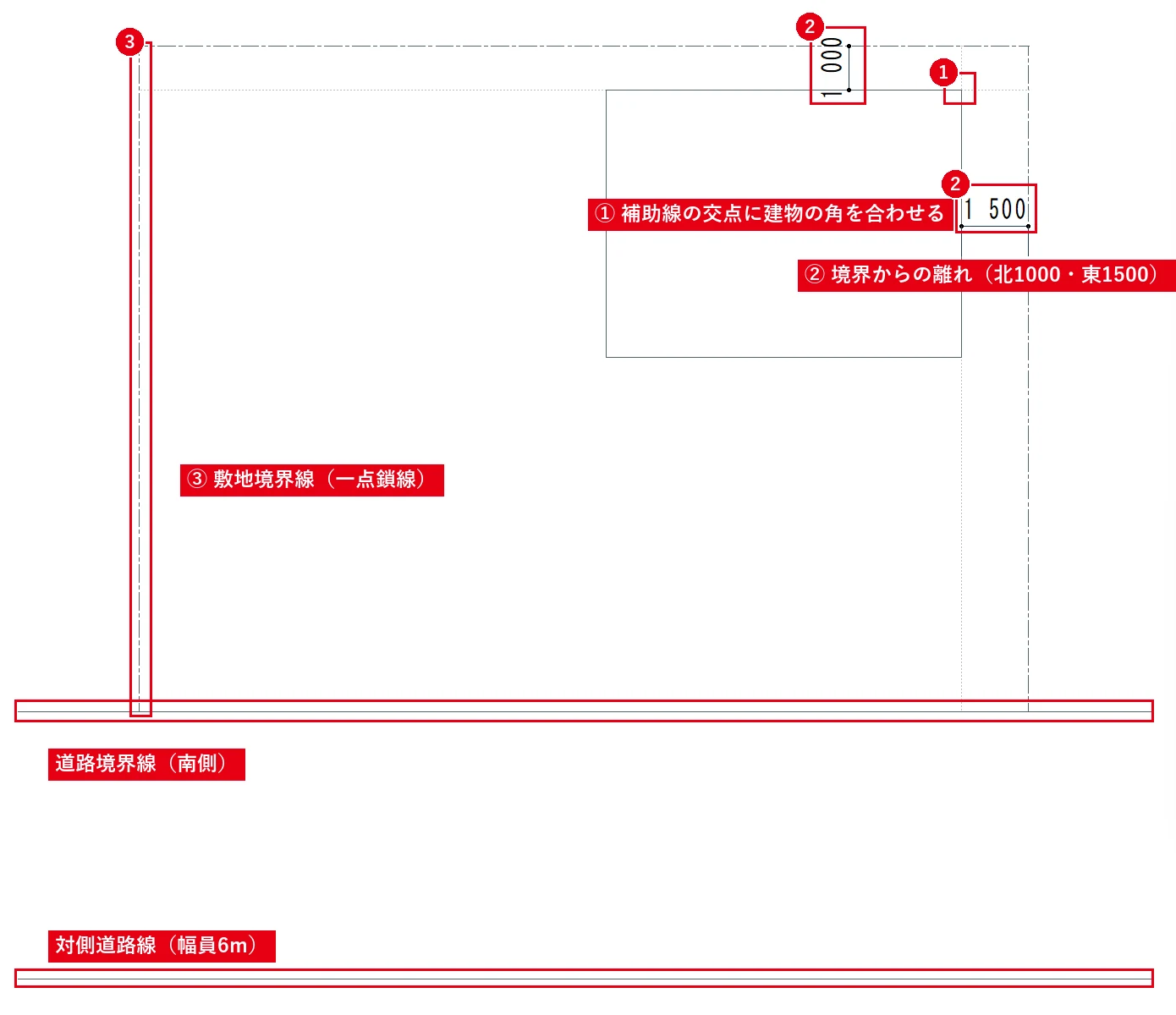

- 敷地境界線から［複線］で、建物までの距離（例：北側1,000、東側1,500）の補助線を作り、その交点に建物の角を合わせて配置します。［複線］は、基準の線をクリックしてから間隔を入力し、出したい側にマウスを動かしてクリックすると確実です（間隔を入れてすぐEnterを押すと、マウスのある側にすぐ作られます）。
- 建物の向きが敷地と斜めのときは、［移動］の回転で合わせます。軸角を敷地に合わせておくと、その後の作図が楽になります（軸角の使い方）。
手順3：道路・隣地・方位を描く
- 前面道路の幅員（例：「道路幅員 6.0m」）と道路の境界線を描きます。
- 隣地や道路の名前（「隣地」「市道○○線」など）を書きます。
- 方位記号を入れます。付属の線記号変形データ「方位(40mm)」などが使えます（線記号変形の方位記号）。
手順4：外構（駐車場・植栽・フェンス・桝）を描く
- 駐車場：付属図形の《図形01》建築１の「《図形》車」に自動車の平面図形があります。配置して駐車スペースの大きさを確認できます（付属図形の使い方と一覧）。
- 植栽：同じく「《図形》樹木」の樹木・芝生の図形を使います。
- フェンス・ブロック塀：［2線］で厚さのある線として描くか、線種を変えて表します。
- 排水桝：付属の線記号変形「屋外排水」グループに、インバート桝・ため桝（300〜600）の記号があります。配管ルートは［連続線］で描くと手早く描けます（連続線の使い方）。
- 舗装・砂利：［ハッチ］で模様を入れて区別します（ハッチコマンドまとめ）。
手順5：寸法と表記で仕上げる
- 敷地の各辺の長さ、敷地境界線から建物までの距離を寸法で入れます（寸法の入れ方まとめ）。
- 必要に応じて、敷地面積・建築面積などの面積表を入れます（表の作り方）。
- 「配置図 S=1/100」などの図面名を入れます。
よくある質問
日影図も作りたい
配置図に建物の高さを与えると、Jw_cadの［日影図］コマンドで日影図を作成できます（日影図の作り方）。
配置図と1階平面図を兼ねてもいい？
小規模な建物では「配置図兼1階平面図」とすることもあります。図面に求められる内容は提出先によって違うので、確認してください。
