Jw_cad（JWW）で何枚もの図面を1枚ずつ開いて印刷するのは大変です。［印刷］→［出力方法設定］の［ファイル連続印刷］を使うと、複数のJWWファイルを選ぶだけでまとめて印刷できます。また、1つのファイルに複数の図面をレイヤグループごとに描いているなら、［レイヤグループごとの連続出力］で1枚ずつ自動で印刷できます。このページでは、連続印刷の3つの方法と、うまくいかないときの確認点をまとめます。
どの方法を使うか
| 図面の状態 | 使う機能 |
|---|---|
| 1図面＝1ファイルで、ファイルが何枚もある | ファイル連続印刷 |
| 1ファイルの中に、レイヤグループごとに別の図面がある | レイヤグループごとの連続出力 |
| 1ファイルの中に、レイヤごとに別の図面がある | レイヤごとの連続出力 |
| ファイルごとに印刷範囲や表示状態を細かく指定したい | 図面情報連続印刷 |
どの方法も、［印刷］コマンドのコントロールバー［出力方法設定］で開く「プリント出力形式」ダイアログで設定します（公式ヘルプより）。
複数のファイルをまとめて印刷する（ファイル連続印刷）
- どれか1つの図面を開き、メニュー［ファイル］→［印刷］を選びます。「プリンタの設定」でプリンタと用紙サイズ・向きを決めて［OK］を押します。
- コントロールバー［出力方法設定］をクリックします。

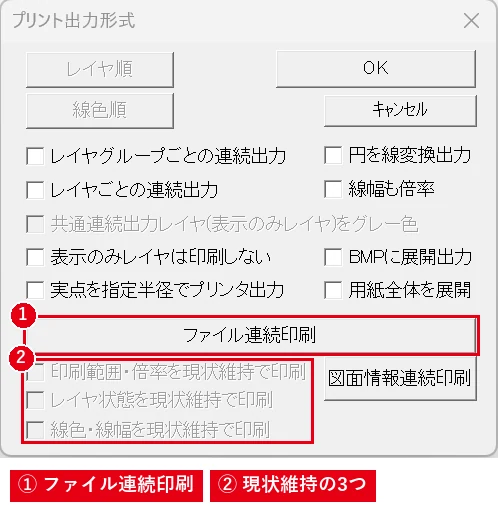

- 「プリント出力形式」ダイアログの［ファイル連続印刷］をクリックします。
- ファイル選択ダイアログで、印刷したいファイルを選びます。［Shift］＋クリックで範囲をまとめて、［Ctrl］＋クリックで1つずつ追加して選べます。
- ［選択確定］をクリックすると、選んだファイルが順に印刷されます。
各ファイルの設定をそのまま使うか、そろえるか
同じダイアログに、ファイル連続印刷のときの扱いを決めるチェックがあります。
- ［印刷範囲・倍率を現状維持で印刷］…今の印刷範囲と倍率を全ファイルに使います。同じ図面枠で描いたファイルをそろえて印刷したいときに。
- ［レイヤ状態を現状維持で印刷］…今のレイヤの表示状態を全ファイルに使います。
- ［線色・線幅を現状維持で印刷］…今の線色・線幅の設定で全ファイルを印刷します。
図面ごとに用紙の向きや範囲が違うときは、チェックを外したうえで、試しに2〜3枚で結果を確認してから全部を流すと失敗が少なくなります。
1ファイル内の複数図面を印刷する（レイヤグループごと）
1つのJWWファイルの中で、レイヤグループ0に1階平面図、レイヤグループ1に2階平面図…のように描き分けている場合です。
- ［印刷］で印刷範囲を合わせます。
- ［出力方法設定］の「プリント出力形式」で［レイヤグループごとの連続出力］にチェックを入れて印刷します。
データがある読取可能なレイヤグループごとに、1枚ずつ印刷されます。図面枠のような共通部分を表示のみのレイヤグループにしておくと、すべての用紙に共通して印刷されます。［共通連続出力レイヤ(表示のみレイヤ)をグレー色］にチェックを入れると、その共通部分をグレーで印刷できます。レイヤ単位で分けているときは［レイヤごとの連続出力］を使います（いずれも公式ヘルプより）。
レイヤとレイヤグループの使い方はレイヤーの使い方をご覧ください。
印刷範囲を図面ごとに指定する（図面情報連続印刷）
上級者向けの方法です。図面上に「ファイル名＋起動オプション」の文字列を並べておき、［図面情報連続印刷］でその文字列を選ぶと、ファイルごとに指定した表示状態・印刷範囲で連続印刷できます。
- ファイル名はフルパスでも相対パスでもよく、省略すると現在のファイルが対象になります。
- 今の画面と印刷範囲に対応する文字列は、［ファイル］→［ファイル操作］→［図面情報コピー］でクリップボードにコピーできます（「-P」オプションの部分）。
（公式ヘルプより）
まとめてPDFにする
Jw_cadの図面をPDFにするときは、PDFに印刷できるプリンタ（Windows標準の「Microsoft Print to PDF」など）を選んで印刷するのがいちばん簡単です。連続印刷でも同じで、「プリンタの設定」でPDFプリンタを選んでからファイル連続印刷を実行します。プリンタによっては1枚ごとに保存先とファイル名を聞かれます。
PDF出力の基本はJWWをPDFに変換する方法をご覧ください。
うまくいかないとき
途中で止まる・一部のファイルが印刷されない
Version 8.25より前では、フォルダ名やファイル名に「 -」（スペースとハイフン）が入っていると連続印刷できない現象がありました（公式の更新履歴より）。古いバージョンを使っている場合は、ファイル名を変えるか最新版に更新してください。
図面の位置が用紙からはみ出す
［印刷範囲・倍率を現状維持で印刷］にチェックが入っていると、全ファイルが同じ範囲で印刷されます。図面枠の位置がファイルごとに違うときは外してください。印刷範囲の基本は印刷範囲の設定で解説しています。
作図ウィンドウをクリックしたら同じ図面が何枚も出た
［印刷］中に作図ウィンドウを左クリックすると、その場で印刷が始まります。クリックした回数だけ印刷されるので注意してください（公式ヘルプより）。
