Jw_cad（JWW）のコマンドを、画面上部のメニュー（作図・設定・編集・ファイル・その他・表示）ごとに一覧にしました。「このコマンドは何をするもの？」「やりたいことはどのコマンド？」を調べるときに使ってください。各コマンドの詳しい手順は、表の「解説を読む」から各ページへ進めます。
まず覚えたい10コマンド
図面の大半は次のコマンドで描けます。初めての方はここから覚えるのがおすすめです。
- 線（作図）…すべての基本
- 矩形（作図）…長方形
- 円弧（作図）…円・円弧
- 複線（編集）…平行線。作図のスピードが大きく変わります
- コーナー処理・伸縮（編集）…線の端を整える
- 消去（編集）…消す・部分的に消す
- 範囲選択→図形複写・図形移動（編集）…まとめてコピー・移動
- 文字（作図）
- 寸法（作図）
- レイヤ（設定）…図面を層に分けて管理
覚える順番や画面の見方はJw_cadの使い方（初心者向け）で詳しく解説しています。
［作図］メニューのコマンド
| コマンド | できること | 解説 |
|---|---|---|
| 線 | 水平・垂直線、角度や長さを指定した線、矢印付きの線を描く | 解説を読む |
| 矩形 | 長方形・正方形を描く（塗りつぶしも可） | 解説を読む |
| 円弧 | 円・円弧・楕円を描く | 解説を読む |
| 文字 | 文字の記入・移動・変更 | 解説を読む |
| 寸法 | 長さ・半径・直径・円周・角度・累進寸法を記入 | 解説を読む |
| 2線 | 平行な2本の線（壁など）を描く | 解説を読む |
| 中心線 | 2つの線・円・点の中心線を描く | 解説を読む |
| 連続線 | 一筆書きの線・連続弧・手書線を描く | 解説を読む |
| AUTOモード | コマンドを選ばずクリックだけで作図・編集 | 解説を読む |
| 点 | 実点・仮点を打つ・消す | 解説を読む |
| 接線 | 円に接する線を描く | 解説を読む |
| 接円 | 線や円に接する円を描く | 解説を読む |
| ハッチ | 閉じた図形の中に模様を描く | 解説を読む |
| 建具平面・建具断面・建具立面 | 窓・ドアなどの建具を配置する | 解説を読む |
| 多角形 | 正多角形・任意の多角形・ソリッド（塗りつぶし） | 解説を読む |
| 曲線 | サイン曲線・スプライン曲線・ベジェ曲線など | 解説を読む |
［設定］メニューのコマンド
| コマンド | できること | 解説 |
|---|---|---|
| 基本設定 | 動作環境・画面の色・マウスやキーの割り当てなど | 解説を読む |
| 環境設定ファイル | 設定をファイルに保存・読み込み | 解説を読む |
| 寸法設定 | 寸法の文字・矢印・単位などの設定 | 解説を読む |
| 軸角・目盛・オフセット | 作図の基準角度・グリッド・オフセット | 解説を読む |
| 目盛基準点 | グリッドの基準点を変える | 解説を読む |
| 属性取得 | 既存の図形の線色・線種・レイヤを取得 | 解説を読む |
| レイヤ非表示化 | クリックした図形のレイヤを非表示にする | 解説を読む |
| 角度取得・長さ取得 | 既存の図形の角度・長さを入力値に使う | － |
| 中心点取得・線上点/交点取得・円周1/4点取得 | 点の読み取り（クロックメニューと同じ機能） | 解説を読む |
| 線属性 | 書込みの線色・線種を選ぶ | 解説を読む |
| レイヤ | レイヤの表示・編集状態や名前の設定 | 解説を読む |
| 画面倍率・文字表示 | 画面倍率の登録・文字の表示方法 | 解説を読む |
| 縮尺・読取 | 縮尺の変更 | 解説を読む |
| 用紙サイズ | A4〜A0などの用紙サイズを選ぶ | 解説を読む |
［編集］メニューのコマンド
| コマンド | できること | 解説 |
|---|---|---|
| 戻る・進む | 操作の取り消し・やり直し | 解説を読む |
| 切り取り・コピー・貼り付け | 図形を別の図面へコピー | 解説を読む |
| 範囲選択 | 図形を範囲で選ぶ・追加・除外 | 解説を読む |
| 複線 | 平行線・同心円を描く | 解説を読む |
| コーナー処理 | 2本の線の角を合わせる・線を切断 | 解説を読む |
| 伸縮 | 線を指定位置まで伸ばす・縮める | 解説を読む |
| 面取 | 角面・丸面などの面取り | 解説を読む |
| 消去 | 消去・部分消し・範囲消去 | 解説を読む |
| 図形複写 | 図形をコピーする | 解説を読む |
| 図形移動 | 図形の移動・回転・反転 | 解説を読む |
| 画像編集 | 画像の挿入・サイズ変更・トリミング | 解説を読む |
| 包絡処理 | 壁や柱の線をきれいにつなぐ | 解説を読む |
| 分割 | 線や点の間を等分・指定ピッチで分割 | 解説を読む |
| データ整理 | 重複線の整理など | 解説を読む |
| 属性変更 | 線色・線種・レイヤを後から変更 | 解説を読む |
| ブロック化・ブロック解除・ブロック属性・ブロック編集 | 部品をブロック図形にする・解除する | 解説を読む |
［ファイル］メニューのコマンド
| コマンド | できること | 解説 |
|---|---|---|
| 新規作成・開く・上書き保存・名前を付けて保存 | 図面ファイルの基本操作 | 解説を読む |
| JWC・DXF・SFCを開く／保存 | 他形式との読み書き | 解説を読む |
| 印刷・プリンタの設定 | 印刷・PDF出力 | 解説を読む |
| タグジャンプ | 図面上の文字からファイルを開く | － |
| 最近使ったファイル | 最近開いた図面を開く | － |
［その他］メニューのコマンド
| コマンド | できること | 解説 |
|---|---|---|
| 図形 | 付属・登録済みの部品（図形）を配置 | 解説を読む |
| 線記号変形 | 線に合わせて記号（扉・配管記号など）を描く | － |
| 座標ファイル | 座標値のテキストから図形を描く | 解説を読む |
| 外部変形 | 外部プログラムで図形を作成・変更 | 解説を読む |
| 測定 | 距離・面積・座標・角度を測る | 解説を読む |
| 表計算・式計算 | 図面上の数字を合計・公式で計算 | 解説を読む |
| 距離指定点 | 線上の指定距離に点を打つ | 解説を読む |
| パラメトリック変形 | 図形の一部だけを伸び縮みさせる | 解説を読む |
| 図形登録 | よく使う部品を図形として登録 | 解説を読む |
| 寸法図形化・寸法図形解除 | 寸法線と寸法値をまとめる・戻す | 解説を読む |
| 2.5D | 透視図・鳥瞰図・アイソメ図 | 解説を読む |
| 日影図 | 日影図・等時間日影図 | 解説を読む |
| 天空図 | 天空図・天空率 | 解説を読む |
［表示］メニューのコマンド
| コマンド | できること | 解説 |
|---|---|---|
| ツールバー | 表示するツールバーの選択（消えたときの復元） | 解説を読む |
| ステータスバー | 画面下部の表示の切り替え | － |
| ブロックツリー | ブロック図形の構成を表示 | － |
| Direct2D | 画面表示方式（表示がおかしいときにオフにする） | － |
メニューの分類と各コマンドの概要は、Jw_cadに付属する公式ヘルプ（Ver.8.25）にもとづいています。新しいバージョンでは項目が追加されていることがあります。
よくある質問
コマンドをキーボードで呼び出せますか？
はい。多くのコマンドにショートカットキーが割り当てられていて、自分で変更もできます。一覧はショートカットキー一覧をご覧ください。

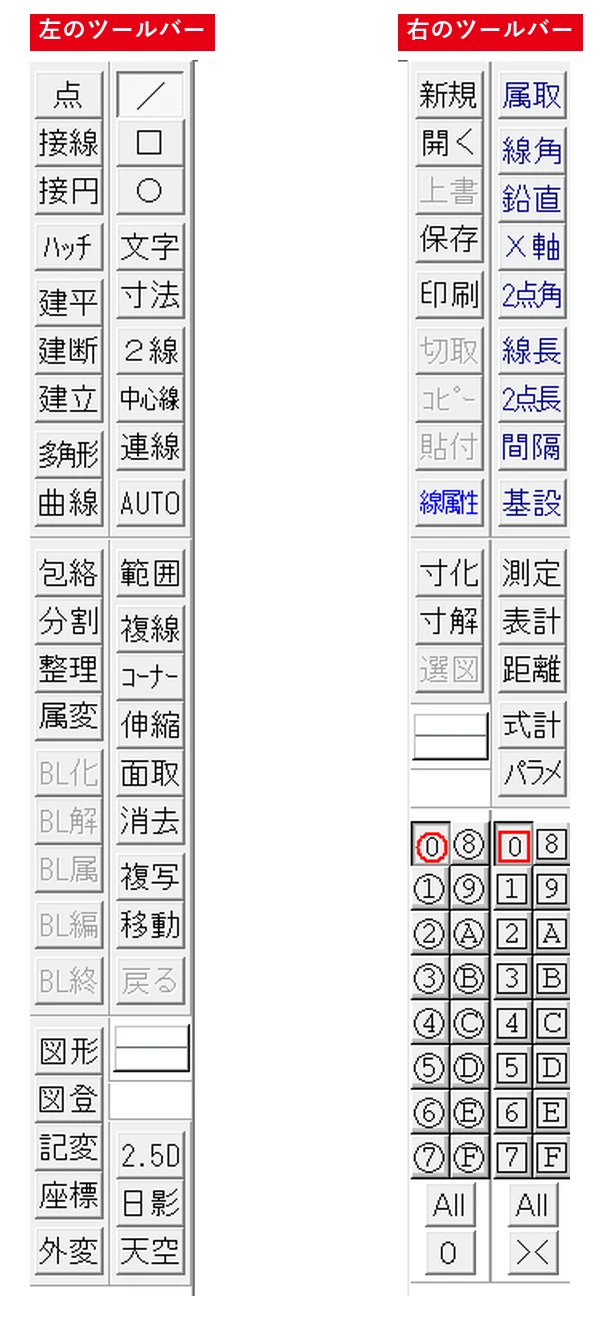

ツールバーのボタンが見当たらない
ツールバーは［表示］→［ツールバー］で表示する種類を選べます。消えてしまったときの戻し方はツールバーが消えたときの対処法をご覧ください。メニューからはすべてのコマンドを選べます。
AutoCADのコマンドはJw_cadで何にあたりますか？
たとえばAutoCADのオフセットは［複線］、トリムは［消去］の部分消しや［伸縮］、フィレットは［コーナー処理］や［面取］の丸面にあたります。違いはJw_cadとAutoCADの違いで解説しています。
